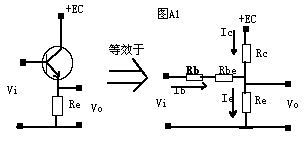

晶體管射隨電路實際上是晶體管共發電路,它是晶體三極管三大電路形式之一(共基電路、共集電路、共發電路),它的電路基本形式如圖A1所示.
根據圖A1的等效電路可知,發射極電流Ie=Ib+Ic又因?yàn)镮c=β*Ib(β是晶體管的直流放大系數)所以Ie=Ib+β*Ib=Ib(1+β),又根據電路回路電壓定律:Vi=Ib(Rb+Rbe )+Ie*Re=Ib(Rb+Rbe)+Ib(1+β)Re(Rb是晶體管基極電阻,Rbe是基極與發射極之間的電阻,由于Rb和Rbe較少可忽略,那么Vi= Ib(1+β)Re,根據歐姆定律,電路的輸入阻抗為Vi/Ib=Ib(1+β)Re/Ib=Re(1+β)。從此式可見電路的輸入阻抗是Re的1+β倍,電路的輸出阻抗等于Rc與Re的并聯總阻抗.經上述分析得出結論:晶體管射隨電路具有較高的輸入阻抗和較低的輸出阻抗。
