數字波形是邏輯電平對時間的圖形表示。通常，我們將只有兩個離散值的波形稱之為脈沖波形，在這一點上脈沖波形與數字波形是一致的，只不過數字波形用邏輯電平表示，而脈沖波形用電壓值表示而已。
　　與模擬波形的定義相同，數字波形也有周期性和非周期性之分。圖1.1.4表示了這兩類數字波形：

　　周期性數字波形同樣用周期T或頻率f來描述；而脈沖波形的頻率常稱為脈沖重復率PRR--Pulse Repetition Rate。
　　脈沖波形的參數：
　　脈沖寬度：t_w表示，表示脈沖作用的時間；
　　占空比：q，表示脈沖寬度t_w占整個周期T的百分數，常用下式來表示：
　　占空比是一個重要參數，其定義同樣適用于數字波形。
　　圖1.1.5表示兩種數字波形及其周期、頻率、脈沖寬度和占空比：

　　例題1.1.1設周期性數字波形的高電平持續6ms，低電平持續10ms
，求占空比q？

解：根據給定的高電平持續時間有t_w= 6ms，而高電平與低電平持續時間之和即為周期T

　　所以有 Ｔ＝6ms＋10ms＝16ms

　　

　　到目前為止，我們所討論的數字波形都是理想波形，然而實際的數字系統中，數字波形的升降都要經歷一段時間，也就是說波形存在上升時間t_r和下降時間t_f 。
　　上升時間t_r的定義是：從脈沖幅值的10%到90%所經歷的時間；下降時間t_f的定義剛好相反：從脈沖幅值的90%到10%所經歷的時間。t_r和t_f的典型值約為幾個納秒（ns），視不同類型的器件和電路而異。
　　脈沖寬度的定義是脈沖幅值為50%時前后兩個時間點所跨越的時間。非理想脈沖如圖1.1.6所示：

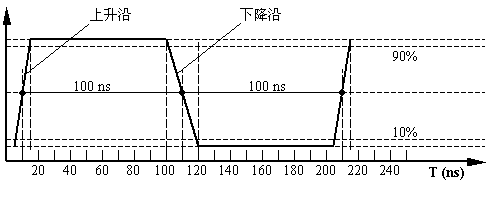

　　例題1.1.2 試繪出一脈沖波形，設它的占空比為50%，脈沖寬度 t_w＝100ns，上升時間t_r＝10ns，下降時間t_f＝20ns。

解：根據題意，可繪出脈沖波形如下：

圖1.1.7 例1.1.2的波形圖

　　一般情況下波形的上升或下降時間均要比高電平或低電平的持續時間要小很多，畫波形的目的主要是為了了解高、低電平所經歷的時間。因此在理想波形中就只有高、低電平，而忽略了上升和下降時間
。本課程中所用的數字波形將采用理想波形。
　　當然，實際中碰到的波形，不管從示波器上來看，其上升沿和下降沿是多么的直，t_r和t_f都不可能為零，只是在數字電路中，只需關注邏輯電平的高低，因此在畫波形時只需畫出高低電平所經歷的時間即可，無需畫出上升沿和下降沿。

(a)

(b)

圖1.1.8 用邏輯1和0表示的二值位行圖
(a) 對稱方波 (b) 二值數據

　　上圖為一個二值位形圖，其中１或１占用的最小時間稱為位時間
，也就是１位數據所占用的時間。我們將每秒鐘所傳輸的位數稱為數據率或比特率。
　　例題1.1.3 某通信系統每秒中傳輸1.544兆位數據，求每位數據的時間。

解：根據題意，只需將1.544M倒數，即可求得每位數據的時間為：

　　舉例來說，象圖1.1.8b中看到的22位的二值位形圖，如果每一位數據所占用的時間是648ns，則22位共占用14256ns，也就是14.256微秒，而其數據率就是1.544兆。
　　在設計數字集成電路時，有時為了分析各種信號之間的邏輯關系
，需要將多個數字波形按時間排列在一起，用來表明相互間的時間關系，我們將這樣一種關系圖稱為時序圖（Timing diagram）。
　　時序圖中的每一個波形都被稱為時間信號。時序圖被廣泛運用在設計數字集成電路中，在設計存儲器、微處理機等數字應用電路時均須附有時序圖，以便數字系統的分析、應用和設計。
　　圖1.1.9就是一個時序圖的例子：

圖1.1.9 數字時序圖

　　圖中CP為時鐘脈沖信號，用作系統中的時間參考信號，一般由石英晶體振蕩器來產生，如圖所示波形為對稱方波。關于圖中各個波形的具體作用，將在以后的課程加以介紹.
