雙向觸發二極管是與雙向晶閘管同時問世的，常用來觸發雙向晶閘管。

此主題相關圖片如下：

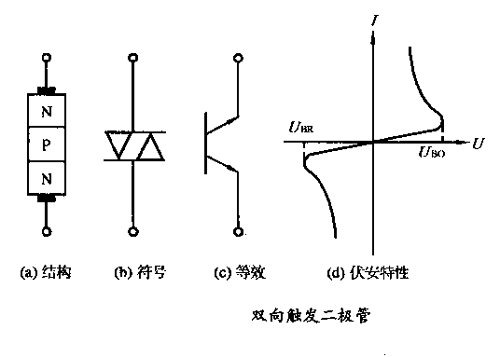

雙向觸發二極管的結構、符號、等效電路及伏安特性如圖1所示。它是三層、對稱性質的二端半導體器件，等效于基極開路、發射極與集電極對稱的NPN晶體管。其正、反向伏安特性完全對稱。

當器件兩端的電壓小于正向轉折電Ubo時，呈高阻態；當 U>Ubo 時進入負阻區。同樣，當|U|超過反向轉折電壓|Ubr| 時，管子也能進入負阻區。

轉折電壓的對稱性用△Ub表示

△Ub=Ubo-|Ubr|

一般要求 △Ub<2U。 雙向觸發二極管的耐壓值 Ubo 大致分三個等級：

20——60V，100——150 V，200——250 V 。

在實際應用中，除根據電路的要求選取適當?shù)霓D(zhuǎn)折電壓 Ubo 外，還應選擇轉折電流 Ibo 小、轉折電壓偏差△Ub小的雙向觸發二極管。

雙向觸發二極管除用來觸發雙向晶閘管外，還常用在過壓保護、定時、移相等電路，圖2就是由雙向觸發二極管和雙向晶閘管組成的過壓保護電路。當瞬態電壓超過DIAC和Ubo時，DIAC迅速導通并觸發雙向晶閘管也導通，使后面的負載免受過壓損害。

雙向觸發二極管二：??

雙向觸發二極管（DIAC）屬三層結構，具有對稱性的二端半導體器件。常用來觸發雙向可控硅 ，在電路中作過壓保護等用途。

圖1是它的構造示意圖。圖2、圖3分別是它的符號及等效電路，可等效于基極開路、發射極與集電極對稱的NPN型晶體管。因此完全可用二只NPN晶體管如圖4連接來替代。

雙向觸發二極管正、反向伏安特性幾乎完全對稱（見圖5）。當器件兩端所加電壓U低于正向轉折電壓V（B0）時，器件呈高阻態。當U>V(B0)時，管子擊穿導通進入負阻區。同樣當U大于反向轉折電壓V（BR）時，管子同樣能進入負阻區。轉折電壓的對稱性用△V（B）表示。△V（B）=V（B0）-V（BR）。一般△V（B）應小于2伏。雙向觸發二極管的正向轉折電壓值一般有三個等級：20-60V、100-150V、200-250V。由于轉折電壓都大于20V，可以用萬用表電阻擋正反向測雙向二極管，表針均應不動（RX10k),但還不能完全確定它就是好的。檢測它的好壞，并能提供大于250V的直流電壓的電源，檢測時通過管子的電流不要大于是5mA。用晶體管耐壓測試器檢測十分方便。如沒有，可用兆歐表按圖6所示進行測量（正、反各一次），電壓大的一次V（BR）。例如：測一只DB3型二極管，第一次為27.5V，反向后再測為28V，則△V（B）=V（B0）-V（BR）=28V-27.5V=0.5V<2V,表明該管對稱性很好。

圖７是雙向觸發二極管與雙向可控硅等元件構成的臺燈調光電路。通過調節電位器R2，可以改變雙向可控硅的導通角，從而改變通過燈泡的電流（平均值）實現連續調光。如果將燈泡換電熨斗、電熱褥還可實現連續調溫。

該電路在雙向可控硅加散熱器的情況下，可控負載功率可達500W，各元件參數見圖所標注。
