sp3485引腳圖及功能

　　關于SP3485的概述

　　SP3481和SP3485器件屬于符合RS-485和RS-422串行協議的+3.3V低功耗半雙工收發器家族。SP3481和SP3485在引腳上兼容Sipex的SP481和SP485，符合熱門的行業標準。

　　SP3481和SP3485器件憑借Sipex的雙極型CMOS工藝特性，可實現低功耗操作，而不影響性能。在帶負載情況下，SP3481和SP3485可實現最高10Mbps的數據傳輸，滿足RS-485和RS-422串行協議的電氣規格。此外，SP3481還配備了低功耗關斷模式。

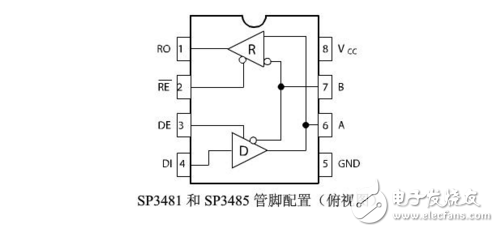

　　SP3485管腳圖及功能

　　 sp3485引腳圖及功能

　　Pin 1-RO-接收器輸出。

　　Pin2-RE一按收器輸出使能（低電平有效）。

　　Pin3-DE一驅動器輸出使能（高電平有效）。

　　Pin4-DI-驅動器輸入。

　　Pin5-GND- 連按地。

　　Pin6一A一驅動器輸出按接收器輸入（同相）。

　　Pin7-B一驅動器輸出/按收器輸入（反相）。

　　Pin8- Vcc
