CD4543，一片非常方便好用的七劃管驅動芯片，只要輸入BCD碼就可于多種不同的數碼管顯示0至9，如接LCD，則在Ph（Phase）輸入方波脈沖，如接共陽極LED，則Ph置“1”，如接共陰極LED，則Ph置“0”，另Bl（Blanking）如果置“1”或輸入0至9以外的數值，顯示會空白（黑屏），LD（Latch Disable）置“0”會鎖存最近一次輸入的數字，Vdd是電源正極，Vss是電源負極（接地）。

　　CD4543引腳功能：

　　1--DS2，2--DS1，3--CEXTB，4--CEXTA，5--Q3，6--Q2， 7--Q1，8--VSS，9--Q0，10--LE，11--DIS，12--CLK， 13--MR，14--QF，15--DS3，16--VDD。 CD4543是BCD鎖存/七段譯碼。

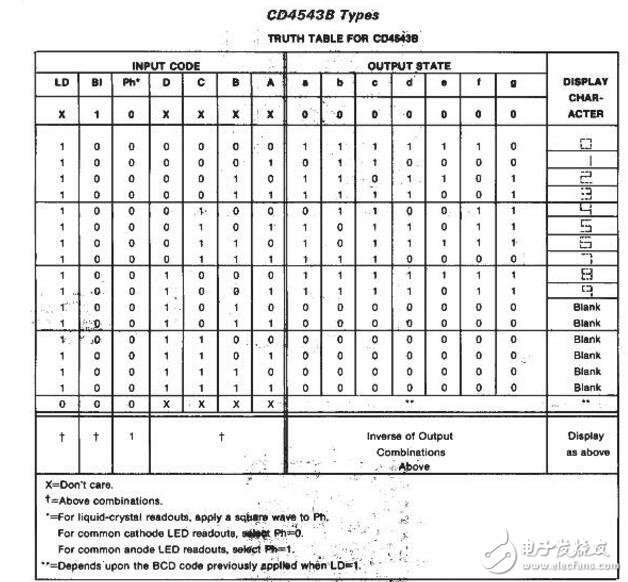

　　CD4543真值表：
