74hc595引腳圖

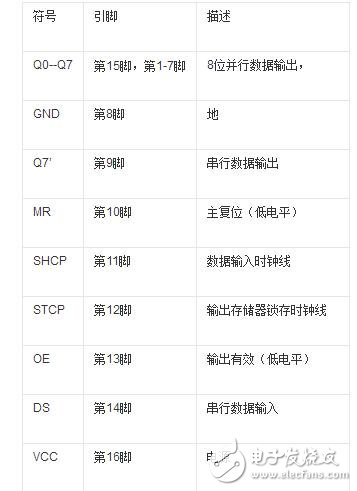

　　74hc595引腳說明

　　74HC595使用步驟

　　第一步：目的：將要準備輸入的位數據移入74HC595數據輸入端上。

　　方法：送位數據到_595。

　　第二步：目的：將位數據逐位移入74HC595，即數據串入

　　方法：SH_CP產生一上升沿，將DS上的數據移入74HC595移位寄存器中，先送低位，后送高位。

　　第三步：目的：并行輸出數據。即數據并出

　　方法：ST_CP產生一上升沿，將由DS上已移入數據寄存器中的數據送入到輸出鎖存器。

　　說明： 從上可分析：從SH_CP產生一上升沿（移入數據）和ST_CP產生一上升沿（輸出數據）是二個獨立過程，實際應用時互不干擾。即可輸出數據的 同時移入數據。

　　74HC164簡介

　　74HC164、74HCT164 是高速硅門 CMOS 器件，與低功耗肖特基型 TTL （LSTTL） 器件的引腳兼容。74HC164、74HCT164 是 8 位邊沿觸發式移位寄存器，串行輸入數據，然后并行輸出。數據通過兩個輸入端（DSA 或 DSB）之一串行輸入；任一輸入端可以用作高電平使能端，控制另一輸入端的數據輸入。

　　74HC164設備特性

　　門控串行數據輸入 異步中央復位 符合 JEDEC 標準no. 7A 靜電放電（ESD）保護

　　·HBM EIA/JESD22-A114-B 超過2000

　　V·MM EIA/JESD22-A115-A 超過 200 V 。多種封裝形式額定從 -40 °C 至 +85 °C 和 -40 °C 至 +125 °C

　　74HC164引腳說明

　　74HC164引腳圖

　　74hc595引腳說明

　　74HC164極限參數

　　直流電壓 VDD：l-0.5V——7V

　　輸入鉗位電流 ：-20MA—20MA

　　輸出鉗位電流 ：-20MA—20MA

　　連續輸出電流：-25MA—25MA

　　通過VCC 或GND的電流：-50MA—50MA

　　引腳焊接溫度：+265度
