了解采集模擬信號的基礎知識，包含帶寬、幅值誤差、上升時間、采樣率、奈奎斯特定理、混疊與分辨率等。 本教程是儀器基礎教程系列的一部分。

1. 什么是數字化儀？
科學家和工程師常用數字化儀采集真實世界中的模擬數據，并將其轉換為數字信號用于分析。 數字化儀是指任何用于將模擬信號轉換為數字信號的設備。 手機是最常見的一種數字化儀，可將聲音（模擬信號）轉換為數字信號并將其發送至另一部手機。 但在測試測量應用中，數字化儀通常指示波器或數字萬用表(DMM)。 本文主要介紹示波器，但大部分內容也適用于其他數字化儀。

無論哪種類型，數字化儀對于系統精確地重構波形都至關重要。 要確保為應用選擇正確的示波器，需考慮示波器帶寬、采樣率以及分辨率。

2. 帶寬
示波器前端包含兩個部分：模擬輸入路徑和模數轉換器(ADC)。 模擬輸入路徑衰減、放大、過濾和/或耦合信號對其進行優化，為ADC數字化做準備。 ADC對調理的信號進行采樣，并將模擬輸入信號轉換為表示模擬輸入波形的數字值。 輸入路徑的頻率響應會引起幅值和相位信息的固有損耗。

?

圖1. 帶寬描述的是輸入信號可經過示波器前端的頻率范圍，示波器前端由兩部分構成：模擬輸入路徑和ADC。

帶寬描述的是模擬前端獲取外部世界信號到ADC并最小化振幅衰減的能力－從探針的針尖或測試夾具到ADC的輸入端。 換句話說，帶寬描述的是示波器可精確測量的頻率范圍。

帶寬定義為正弦波輸入信號的振幅衰減至原振幅的70.7%時的頻率，也稱為-3 dB點。 圖2和3顯示了100 MHz示波器的常規輸入響應。

?

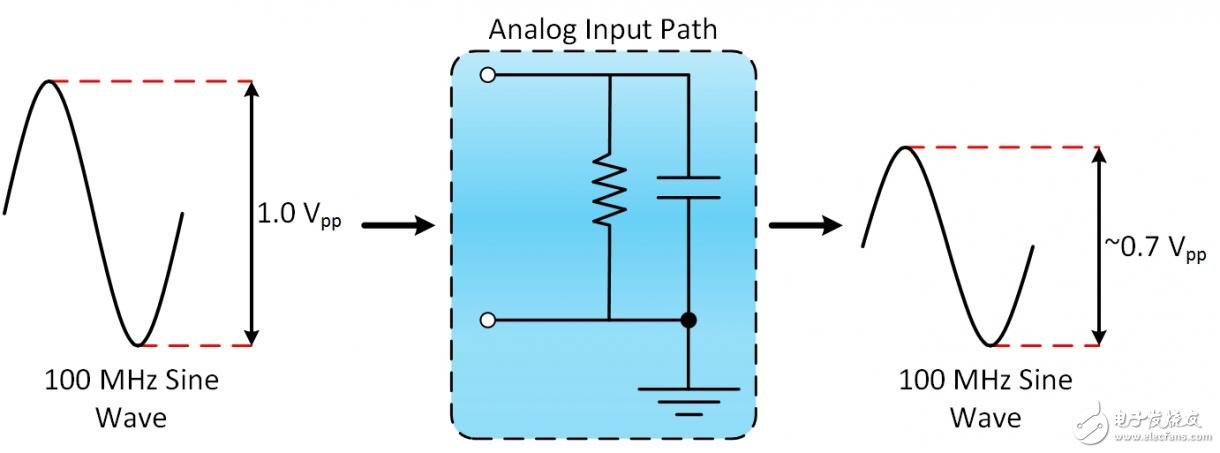

圖2. 帶寬是輸入信號的振幅衰減至原振幅的70.7％時的頻率。

?

?

圖3. 該圖表示100 MHz時輸入信號達到-3dB點。

帶寬等于信號幅值下降到低于通帶頻率-3 dB時的上下限頻率差。 聽起來十分復雜，拆分開來之后實際上相對簡單。

首先計算-3 dB的值。

公式1. 計算-3 dB點

Vin,pp表示輸入信號的峰峰電壓， Vout,pp表示輸出信號的峰峰電壓。 例如，如輸入1 V正弦波，則輸出電壓的計算方式為：

由于輸入信號為正弦波，因此輸出信號達到該電壓值有兩個頻率；這些頻率被稱為轉折頻率 f1 和f2。 這兩個頻率有多種名稱，如轉折頻率、截止頻率、交越頻率、半功率點頻率、3 dB頻率以及折點頻率等。 實際上，所有這些術語指的都是同一個值。 信號的中心頻率f0是f1 和f2的幾何平均數。

公式2. 計算中心頻率

帶寬(BW)可通過兩個轉折頻率相減進行計算。

公式3. 計算帶寬

?

?

圖4. 帶寬、轉折頻率、中心頻率和3 dB點的相互關系。

計算幅值誤差
另一個有用的公式是計算幅值誤差。

公式4. 計算幅值誤差

幅值誤差通過百分比表示，R表示示波器帶寬和輸入信號頻率(fin)的比率。

以上述公式為例，100 MHz示波器1 V時的正弦波輸入信號為100 MHs，BW = 100 MHz且fin = 100 MHz。 那么R = 1。則公式計算結果如下所示：

幅值誤差為29.3%。 1 V信號的輸出電壓為：

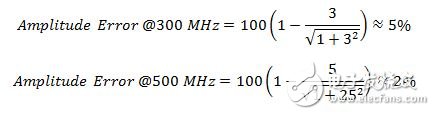

建議示波器的帶寬為被測信號感興趣最高頻率分量的3～5倍，這樣就可以在振幅誤差最小的情況下捕獲信號。 例如，對于100 MHz的1 V正弦波，應該使用300 MHz～500 MHz帶寬的示波器。 這些帶寬上100 MHz信號的振幅誤差為：

計算上升時間
示波器必須有合適的帶寬才能精確地測量信號，同時也要有足夠的上升時間才能精確捕捉快速轉換的細節。 這主要適用于測量如脈沖和步進等數字信號。 輸入信號的上升時間是指信號從最大信號振幅的10％上升至90％所需的時間。 有些示波器可能是20％上升至80％，請務必查看用戶手冊獲取具體信息。

?

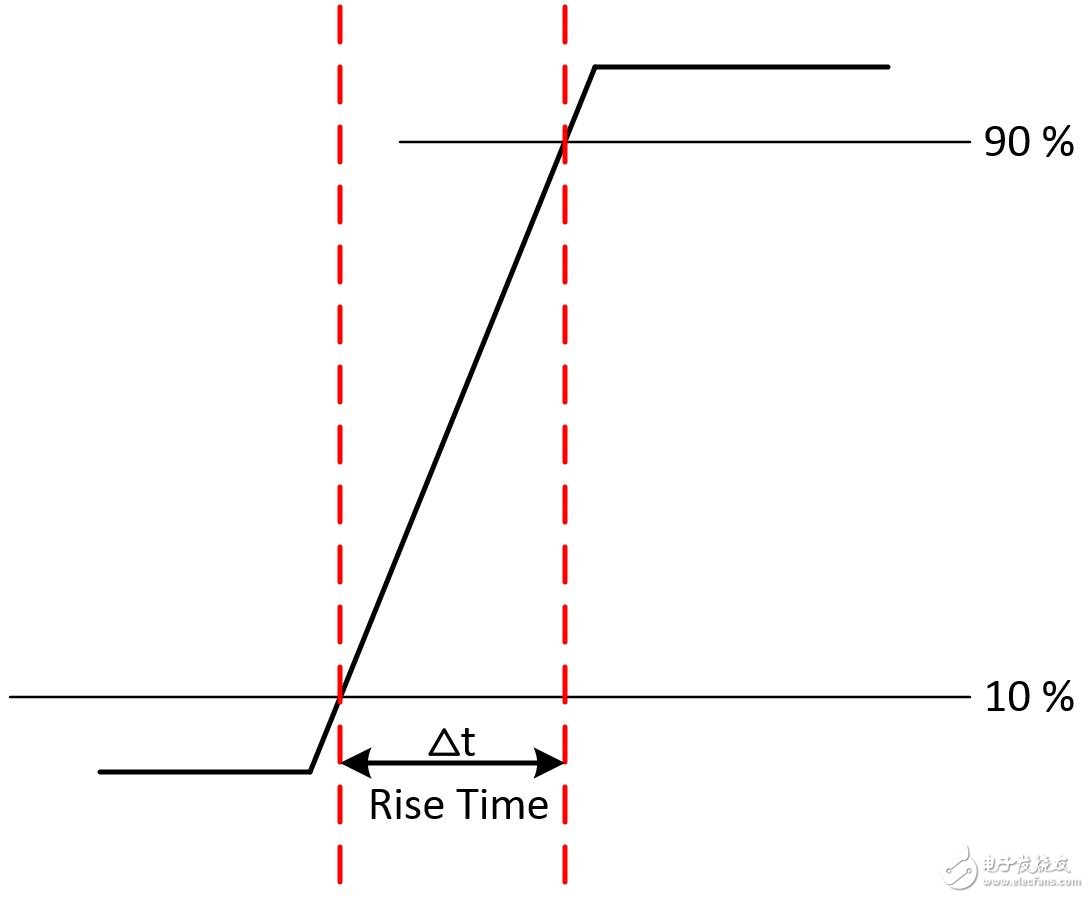

圖5. 輸入信號的上升時間是指信號從最大信號振幅的10％上升至90％所需的時間。

上升時間(Tr)可通過下列公式計算：

5. 計算上升時間

常量k取決于示波器。 大部分帶寬不到1 GHz的示波器k值為0.35，而帶寬大于1 GHz的示波器k值一般在0.4～0.45之間。

測量的理論上升時間Trm可以通過示波器的上升時間Tro和輸入信號的實際上升時間Trs來計算得到。

公式6. 計算測量的理論上升時間

建議示波器的上升時間為所測信號上升時間的1/3至1/5，從而以最小上升時間誤差捕捉信號。

3. 采樣率
采樣率與帶寬沒有直接聯系。 采樣率是指ADC將模擬輸入波形轉換為數字數據的頻率。 示波器是在經過模擬輸入路徑的衰減、增益和/或濾波后對信號進行采樣的，并將所得到的波形轉換為數字形式。 通過快照的方式進行，類似于影片的幀。 示波器采樣速度越快，波形的分辨率和細節就越清晰。

奈奎斯特采樣定理
奈奎斯特采樣定理解釋了采樣率和所測信號頻率之間的關系。 闡述了采樣率fs必須大于被測信號感興趣最高頻率分量的兩倍。 該頻率通常被稱為奈奎斯特頻率fN。

公式7. 采樣率應大于奈奎斯特頻率的兩倍。

為更好理解其原因，讓我們來看看不同速率測量的正弦波。 情況A，頻率f的正弦波以同一頻率采樣。 這些采樣標記在原始信號的左側，在右側構建時，信號錯誤地顯示為恒定直流電壓。 情況B，采樣率是信號頻率的兩倍。 現在信號顯示為三角波。 這種情況下，f等于奈奎斯特頻率，這也是特定采樣頻率下為了避免混疊而允許的最高頻率分量。 情況C，采樣率是4f/3。此時奈奎斯特頻率為：

由于f大于奈奎斯特頻率

該采樣率再現錯誤頻率和形狀的混疊波形。

?

圖6. 采樣率過低會造成波形重構不準確。

因此，為了無失真地恢復原波形信號，采樣率fs必須大于被測信號感興趣最高頻率分量的兩倍。 通常希望采樣率大于信號頻率約五倍。
