干簧管（Reed Switch）簡介

　　干簧管通常有兩個軟磁性材料做成的、無磁時斷開的金屬簧片觸點，有的還有第三個作為常閉觸點的簧片。這些簧片觸點被封裝在充有惰性氣體（如氮、氦等）或真空的玻璃管里，玻璃管內平行封裝的簧片端部重疊，并留有一定間隙或相互接觸以構成開關的常開或常閉觸點。干簧管比一般機械開關結構簡單、體積小、速度高、工作壽命長；而與電子開關相比，它又有抗負載沖擊能力強等特點，工作可靠性很高。

　　干簧管的接點形式有三種：

　　一是如圖中（a）子圖所示的常開接點（H）型，平時打開，只有簧片被磁化時，接點才接觸；

　　另兩種是如圖中（b）子圖所示的兩種轉換接點（Z）型：

　　其結構上有三個簧片，上邊的簧片2為常開接點，中間的簧片3為活動接點，下邊的簧片1為常閉接點，簧片2和3必須用即導電又導磁的材料做成，最下邊圖示干簧管的簧片1必須用只導電不導磁的材料做成。

　　平時，由于彈力的作用，1、3相連；當有外界磁力時，2、3磁化相吸（當中間干簧管的簧片1使用即導電又導磁的材料時1、3還有些微相斥作用）。

　　如此形成一個轉換開關：當永久磁鐵靠近干簧管或繞在干簧管上的線圈通電形成的磁場使簧片磁化時，簧片的觸點部分就會被磁力吸引，當吸引力大于簧片的彈力時，常開接點就會吸合；當磁力減小到一定程度時，接點被簧片的彈力打開。

　　干簧管液位計

　　一。工作原理：

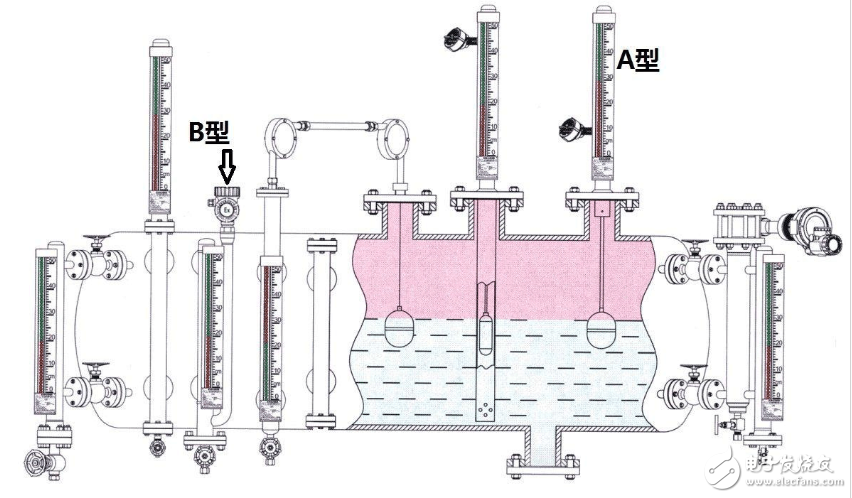

　　磁翻板液位計是根據磁極耦合原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置。下圖中所示安裝

　　形式常用的為A 型和B 型

　　A 型頂裝式磁翻板液位計分為上下兩部分，上部在容器頂部，下部安裝在容器內，由法蘭與容器法蘭連接。液下部分導管內浮子由連桿與上部導管內磁性頭連成一體。當液體變化時，浮子帶動磁鋼在導管內上下運動，帶動顯示部分紅白指示球翻轉，在面板上讀得液位高度。

　　B 型側裝式磁翻板液位計有一個容納浮球的腔體（稱為主體管或外殼），它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。

　　A 型和B 型兩種液位計雖然在外觀和結構上有所區別，但是其關鍵工作部分

　　?和工作原理基本相同，主要為磁翻板和磁變送器兩部分需要在此另行說明

　　?磁翻板部分的圖示如下圖所示，對應本圖為側裝式磁翻板液位計的磁翻部分

　　?描述，頂裝式的區別唯一在于磁浮子不在浮球內，而是通過連桿連接下部浮球。
