　　Hewlett Packard在60年代末發明了通用接口總線，或簡稱為GPIB，使得在電腦和儀器之間的通信得以輕松實現。總線并不是簡單的指在電腦和儀器間傳輸數據，GPIB提供了一種非常必要的規范和協議來管理通信。IEEE協會在1975年定立了GPIB標準，作為IEEE第488個標準，GPIB變得十分著名。GPIB的最初目的是提供電腦對儀器在檢驗測量時的控制。然而，它的用途被延伸至很多其它領域中，比如電腦到電腦的通信，萬用表、掃描儀、示波器的控制。

　　GPIB可以用作多臺儀器通信的平行總線。GPIB以比特傳輸數據(1比特是8字節)，采用ASCII碼字符串編碼信息。你的電腦只有安裝了GPIB板(或者GPIB擴展板)才可以使用GPIB，這些器材如下圖所示。

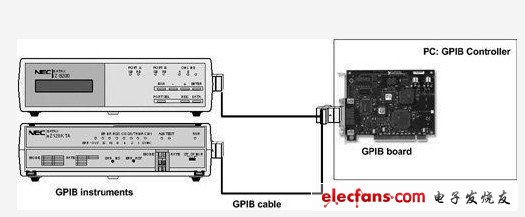

　　你可以將許多儀器和電腦連接到同一個GPIB總線上。每一個設備，包括電腦接口板，必須有一個唯一的GPIB地址(0到30之間)，這樣數據源和目的地址就可以用這個數字來識別了。通常地址0會被分配給GPIB接口板。連接到接口板上的儀器可以選用地址1到30中的任一個。GPIB有一個控制器，通常是你的電腦，用來控制總線管理功能。為了在總線上傳輸儀器命令和數據，控制器給一個呼叫口和一個或幾個響應口分配地址。然后數據串在總線上從呼叫口被發送到響應口。GPIB VI自動處理地址分配和大部分其它的總線管理功能，為你的低水平設計提供方便。下圖展示了一個典型的GPIB系統(圖2.4)。

　　雖然GPIB是一種將數據導入電腦的方法，但是即使是它與嵌入到電腦里的板塊配合使用，GPIB在根本上也不同于數據采集。使用一個特別的協議，GPIB與另外的電腦或者儀器實現對話，將它們采集到的數據導入本電腦中，而涉及直接連接信號的數據采集則由電腦的DAQ設備負責。

　　使用GPIB作為你最終儀器系統的一部分，你需要一個GPIB板或者外接盒，一條GPIB電纜，LABVIEW，一臺電腦，一個IEEE 488-兼容儀器來通信(或者另一臺帶有GPIB板的電腦)。你同樣需要在你的電腦里安裝GPIB驅動軟件，依照你是與LabVIEW配合還是與板塊配合，安裝相應的驅動。

　　GPIB接口與總線

　　接口部分是由各種邏輯電路組成，與各儀器裝置安裝在一起，用于對傳輸的信息進行發送、接收、編碼和譯碼;總線部分是一條無源的多芯電纜，用做傳輸各種消息。將具有GPIB接口的儀器用GPIB總線連接起來的標準接口總線系統。

　　在一個GPIB標準接口總線系統中，要進行有效的通信聯絡至少有“講者”、“聽者”、“控者”三類儀器裝置。

　　講者是通過總線發送儀器消息的儀器裝置( 如測量儀器、數據采集器、計算機等)，在一個GPIB系統中，可以設置多個講者， 但在某一時刻，只能有一個講者在起作用。

　　聽者是通過總線接收由講者發出消息的裝置(如打印機、信號源等)，在一個GPIB系統中，可以設置多個聽者，并且允許多個聽者同時工作。

　　控者是數據傳輸過程中的組織者和控制者，例如對其他設備進行尋址或允許“講者”使用總線等。控者通常由計算機擔任，GPIB系統不允許有兩個或兩個以上的控者同時起作用。
