3.1 MCC 驅動初始化

　　主要完成 MCC 模塊的初始化，具體內容包括：為MCC 控制數據結構分配內存，并根據初始化參數初始化數據結構的相關內容；初始化MCC 相關的控制寄存器；創建接收消息隊列以及相應接收處理任務；最后啟動MCC 進行數據收發。

　　（1） 分配并初始化MCC 操作所需的內存空間。

　　申請數據緩沖區、緩沖區描述符及循環中斷表所需的存儲空間。由于MCC 通過DMA 與主存進行發送數據和接收數據的交換，所以內存分配時必須要考慮緩存一致性問題，否則程序運行時可能出現較為嚴重的錯誤。VxWorks 提供了一個函數cacheDmaMalloc，可以為DMA 設備或者驅動程序分配緩存安全的內存空間。

　　（2） 初始化循環中斷表。

　　將循環中斷表中的條目初始化為 0x00000000，并將最后一個條目初始化為0x40000000以標記結束位置。

　　（3） 配置SI 寄存器和SIRAM。

　　設置每組MCC 通道所使用的TDM，并且配置SIRAM 以建立TDM 時隙和MCC 通道的對應關系。

　　（4） 初始化MCC Global Parameters。主要包括：

　　● MCCBASE MCC 基址指針，指向位于外部存儲器的緩沖區描述符表，為最大512KB 的連續空間。

　　● MRBLR 最大接收緩沖區長度。必須是8 整數倍。

　　●GRFTHR 全局接收幀門限。用于減少由于頻繁產生中斷而造成的開銷。

　　● GRFCNT 全局接收幀計數。初始化為GRFTHR。

　　● TINTBASE 多通道發送循環中斷表基址指針。

　　● TINTPTR 指向可用的發送循環中斷表條目。初始化為TINTBASE。

　　● SCTPBASE 指向超通道表。

　　● RINTBASE 多通道接收循環中斷表基址指針。

　　（5） 初始化緩沖區描述符BD 和數據緩沖區。

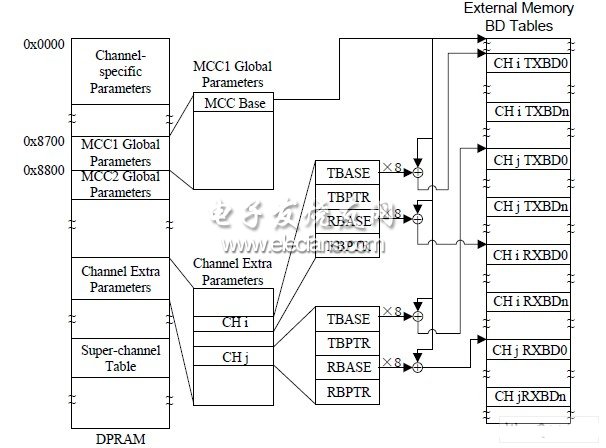

　　BD 表位于外部存儲器，其組織結構如圖2 所示。

?

?

圖 2 MCC 緩沖區描述符結構組織圖

　　（6） 安裝數據接收回調函數。

　　（7） 初始化所使用通道的MCC Channel-specific Parameters。

　　（8） 初始化所使用通道的MCC Channel-extra Parameters。

　　（9） 如使用了超通道則初始化Super-channel Table。

　　（10） 配置系統接口單元SIU，根據需要設置與MCC 相關的中斷并安裝中斷處理函數。

　　（11） 配置TDM 所用到的并行接口和時鐘信號。

　　（12） 執行MCC INIT 命令。

　　（13） 使能TDM。

　　3.2 中斷處理

　　當一個MCC 通道產生中斷請求時，CP 將中斷信息寫入循環中斷表，然后修改T/RINTPTRR并設置MCCM 寄存器中相應的TINT 或者RINTx 比特。當MCC 中斷到達內核后由內核調用中斷處理函數。中斷處理函數首先清除中斷，然后根據MCCE[RINTx]和MCCE[TINT]的值來處理相應的循環中斷表。

　　3.3 接收數據

　　數據接收程序通過一個先進先出的消息隊列和中斷處理程序相配合來完成數據的接收。當MCC 的某個通道接收到數據后會設置相應的中斷事件比特位。之后中斷處理函數將收到的數據進行封裝后發送到消息隊列。數據接收任務從消息隊列接收數據，然后根據MCC 通道號調用相應的由用戶安裝的數據接收回調函數。最后由回調函數完成數據的處理。

　　3.4 發送數據

　　數據的發送過程由通信協處理器完成。數據發送函數將所發送的數據復制到所使用通道的緩沖區，然后設置相應的控制寄存器，由通信協處理器完成數據從緩沖區到線路接口的發送。數據發送完成后通信協處理器設置中斷寄存器MCCE 相應的RINT 比特位。并由中斷處理程序通知數據發送函數數據發送已完成。

　　4 結束語

　　該驅動程序在基于MPC8280 處理器的VxWorks5.5 操作系統上進行了測試。MCC 通道工作在Transparent 模式下，對多種數據模式進行長時間的數據收發表明該驅動能較穩定地運行。

　　由于該驅動的中斷處理函數檢查所有循環中斷表的條目并將收到的數據從 MCC 通道的數據緩存發送到消息隊列，由此引入了較大的處理延遲，在數據量較大時甚至有可能會造成數據丟失。改進的關鍵在于中斷處理函數和數據接收函數的配合。作為一種改進方法可考慮在中斷處理函數內僅執行那些必須的操作，如清除中斷，重新設置相關寄存器參數等。將數據處理放在另外一個單獨的任務中去執行，并盡量減少數據搬移次數，優化所執行的操作等。最終在程序運行的速度和所完成的功能之間作合適的折中，從而獲得所需的性能。

?
