運動控制系統已被廣泛應用于工業控制領域。近年來，工業控制對運動控制系統的要求越來越高。傳統的基于PC及低端微控制器日漸暴露出高成本、高消耗、低可靠等問題，已經不能滿足現代制造的要求 。隨著嵌入式技術的日益成熟，嵌人式運動控制器已經初露鋒芒。基于ARM技術的微處理器具有體積小、低成本、低功耗的特點，決定其在運動控制領域具有良好的發展前景。

　　PCL6045BL 是一種新型專用DSP運動控制芯片，它具有強大的數據處理能力和較高的運行速度，可以實現高精度的多軸伺服控制。為解決精密制造對低成本、可移植性強的通用型多軸數控系統的迫切需求，文中給出一種基于ARM 微處理器S3C2440與DSP專業運動控制芯片PCL6045BL構成的嵌入式四軸運動控制器。該運動控制器具有高性能、低成本、體積小、可獨立運行等特點，可以滿足運動控制系統高速、高精度的 要求。它可廣泛應用于雕刻機、機器人、繡花機以及數控加工等工業控制領域。

　　為解決精密制造對低成本、可移植性強的通用型多軸數控系統的迫切需求，給出一種基于ARM微處理器S3C2440和專用DSP運動控制芯片 PCL65045BL組合的嵌入式四軸運動控制器。硬件上該控制器采用ARM+DSP的主從式雙CPU結構，結合ARM在人機界面顯示、通信接口方面的優勢以及PCL6045BL高控制精度的優點。軟件上在S3C2440上移植μC/OS-II實時操作系統來管理運動控制系統。該控制系統通用性較強，可廣泛應用于雕刻機、機器人、繡花機以及數 控加工等工業控制領域。

　　1 系統總體設計

　　嵌入式四軸運動控制器主要由硬件部分和軟件部分構成。

　　硬件主要包括S3C2440嵌入式主控板和PCL6045BL運動控制板兩個部分。S3C2440嵌入式主控板和PCL6045BL運動控制板之間通過通用的IDE通信接口進行連接。

　　軟件方面在硬件平臺的基礎上移植S3C2440實時嵌入式操作系統，設計Boot Loader、外設驅動以及運動控制系統的應用程序。采用上述的軟硬件平臺，嵌入式運動控制器可以達到開放性能好、精度高的要求。本嵌入式四軸運動控制器的結構如圖1所示。

　　圖1 嵌入式四軸運動控制器的構成

　　ARM具有豐富的片內外圍電路，如USB接口、IIS接口、LCD控制器等，在人機界面的顯示、通信接口以及系統移植方面具有更強大的功能。PCL6045BL運動控制芯片速度快，可靠性高，性能好，在運動控制方面有很大的優勢。

　　實時操作系統μC/OS-II包含了實時內核、任務管理、時間管理、任務間通信同步和內存管理等功能，可以使各個任務獨立工作，互不干涉，很容易實現準時而且無誤地執行，使實時應用程序的設計和擴展變得容易，使應用程序的設計過程大為減化 。將S3C2440處理器、PCL6045BL 以及μC/OS-II三者的優勢應用到本嵌入式四軸運動控制器中可以使其具有強大的功能，并縮短開發時間。

　　本嵌入式四軸運動控制器以S3C2440為主控平臺，在ARM上移植μC/OS-II實時操作系統來進行人機界面的顯示、I/O的管理、任務問的通信、指令的編譯等工作。 PCL6045BL運動控制模塊主要負責位置控制，插補驅動，速度控制。用戶的指令通過S3C2440指令編譯系統的編譯，通過與PCL6045BL之問的專用通信接口來控制DSP運動控制芯片發出脈沖以達到使伺服電機高速運行。

　　2 系統硬件設計

　　2．1 系統硬件平臺設計

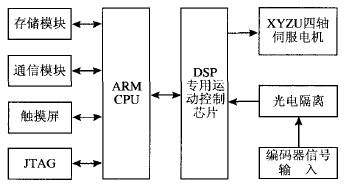

　　在控制系統中，以S3C2440處理器為主控核心，PCL6045BL運動控制芯片為從CPU，構建的嵌入式運動控制器結構如圖2所示。

　　圖2 系統硬件

　　S3C2440是一款16/32位ARM920T RISC處理器，它實現了MMU、AMBA總線和獨立的16 KB指令和16 KB數據哈佛結構的緩存，每個緩存均為8個字長度的流水線。S3C2440提供全面的、通用的片上外設，不需要配置額外的部件。

　　PCL6045BL 運動控制芯片，由NPM公司生產，是一種通過總線接收CPU命令、并產生脈沖控制步進電機或脈沖驅動型伺服電機的CMOS大規模集成芯片，可提供多種輸出運動控制功能，包括連續、定長、回原點等輸出方式。PCL6045BL可以實現2～4軸線性插補及任意兩軸圓弧插補。

　　在這種主從結構框架基礎上，主CPU S3C2440主要負責數據的存儲、人機界面的顯示、網絡通信等管理工作。從CPU PCL6045BL輸出的脈沖發送給4個軸的伺服驅動器。S3C2440只需要通過發送簡單的指令給PCL6045BL，便可實現各種控制功能。

　　2．2 ARM 與PCL6045BL的連接

　　PCL6045 BL與ARM的通信是通過讀寫I/O總線上的幾個地址來進行指令和數據的傳輸。PCL6045BL每個軸的內部寄存器地址由A0、A1 和A2地址線輸人決定，其控制地址范圍由輸入端子A3和A4進行選擇。因此在這種主從結構的設計中，ARM與PCL6045BL的連接如圖3所示。

　　圖3 PCL6045BL與S3C2440的接口電路

　　2．3 I/O接口電路

　　嵌入式四軸運動控制器與伺服電機之間是通過I/O接口電路進行連接的。I/O接口電路主要任務是完成輸入信號的光電隔離以及對輸出脈沖的驅動。設計中采用光電耦合器將PCL6045BL芯片與后面的伺服電機驅動器以及其他控制反饋等線路隔離。由于光耦合器輸入輸出問互相隔離，電信號傳輸具有單向性等特點，因而具有良好的電絕緣能力和抗干擾能力。又由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。將PCL6045BL的輸出信號 （如CP、CW等）和輸入信號（如報警、限位等）都使用光耦器件與PCL6045BL隔離，這樣能有效地防止干擾信號進入主芯片損壞PCL6045BL。
