1．串行口方式0應用編程 8051單片機串行口方式0為移位寄存器方式，外接一個串入并出的移位寄存器，就能擴展一個并行口。

例：用8051單片機串行口外接CD4094擴展8位并行輸出口，如圖所示，8位并行口的各位都接一個發光二極管，要求發光管呈流水燈狀態。 串行口方式0的數據傳送可采用中斷方式，也可采用查詢方式，無論哪種方式，都要借助于TI或RI標志。串行發送時，能靠TI置位（發完一幀數據后）引起中斷申請，在中斷服務程序中發送下一幀數據，或者通過查詢TI的狀態，只要TI為0就繼續查詢，TI為1就結束查詢，發送下一幀數據。在串行接收時，則由RI引起中斷或?qū)I查詢來確定何時接收下一幀數據。無論采用什么方式，在開始通信之前，都要先對控制寄存器SCON進行初始化。在方式0中將，將00H送SCON就能了。

-----------------單片機串行口通信程序設計列子--------------------------

ORG 2000H

START: MOV SCON,#00H ;置串行口工作方式0

MOV A,#80H ;最高位燈先亮

CLR P1.0 ;關閉并行輸出（避象傳輸過程中，各LED的"暗紅"現象）

OUT0: MOV SBUF,A ;開始串行輸出

OUT1: JNB TI,OUT1 ;輸出完否

CLR TI ;完了，清TI標志，以備下次發送

SETB P1.0 ;打開并行口輸出

ACALL DELAY ;延時一段時間

RR A ;循環右移

CLR P1.0 ;關閉并行輸出

JMP OUT0 ;循環

說明：DELAY延時子程序能用前面我們講P1口流水燈時用的延時子程序，這里就不給出了。

二、串行口異步通信

org 0000H

AJMP START

ORG 30H

START:

mov SP,#5fh ;

mov TMOD,#20h ;T1: 工作模式2

mov PCON,#80h ;SMOD=1

mov TH1,#0FDH ;初始化波特率（參見表）

mov SCON,#50h ;Standard UART settings

MOV R0,#0AAH ;準備送出的數

SETB REN ;允許接收

SETB TR1 ;T1開始工作

WAIT:

MOV A,R0

CPL A

MOV R0,A

MOV SBUF,A

LCALL DELAY

JBC TI,WAIT1 ;如果TI等于1，則清TI并轉WAIT1

AJMP WAIT

WAIT1: JBC RI,READ ;如果RI等于1，則清RI并轉READ

AJMP WAIT1

READ:

MOV A,SBUF ;將取得的數送P1口

MOV P1,A

LJMP WAIT

DELAY: ;延時子程序

MOV R7,#0ffH

DJNZ R7,$

RET

END

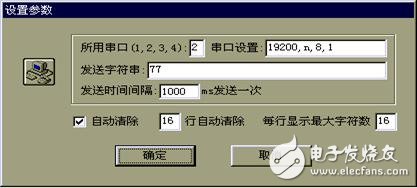

將程序編譯通過，寫入芯片，插入實驗板，用通讀電纜將實驗板與主機的串行口相連就能實驗了。上面的程序功能很簡單，就是每隔一段時間向主機輪流送數55H和AAH，并把主機送去的數送到P1口。能在PC端用串行口精靈來做實驗。串行口精靈在我主頁上有下載。運行串行口精靈后，按主界面上的“設置參數”按鈕進入“設置參數”對話框，按下面的參數進行設置。注意，我的機器上用的是串行口2，如果你不是串行口2，請自行更改串行口的設置。

設置完后，按確定返回主界面，注意右邊有一個下拉列表，應當選中“按16進制”。然后按“開始發送”、“開始接收”就能了。按此設置，實驗板上應當有兩只燈亮，6只燈滅。大家能自行更改設置參數中的發送字符如55，00，F(xiàn)F等等，觀察燈的亮滅，并分析原因，也能在主界面上更改下拉列表中的“按16進制”為“按10進制”或“按ASCII字符”來觀察現象，并仔細分析。這對于大家理解16進制、10進制、ASCII字符也是很有好處的。程序本身很簡單，又有注釋，這里就不詳加說明了。

三、上述程序的中斷版本

org 0000H

AJMP START

org 0023h

AJMP SERIAL ;

ORG 30H

START:

mov SP,#5fh ;

mov TMOD,#20h ;T1: 工作模式2

mov PCON,#80h ;SMOD=1

mov TH1,#0FDH ;初始化波特率（參見表）

mov SCON,#50h ;Standard UART settings

MOV R0,#0AAH ;準備送出的數

SETB REN ;允許接收

SETB TR1 ;T1開始工作

SETB EA ;開總中斷

SETB ES ;開串行口中斷

SJMP $

SERIAL:

MOV A,SBUF

MOV P1,A

CLR RI

RETI

END

本程序沒有寫入發送程序，大家能自行添加。
