摘要：為提高8B／10B編解碼的工作速度和簡化邏輯方法，提出一種基于FPGA的8B／10B編解碼系統設計方案。與現有的8B／10B編解碼方案相比，該方案是一種利用FPGA實現8B／lOB編解碼的模塊方法，接收模塊在收到外部發送的并行數據時，通過直接查找映射的方法轉換成利于傳輸?shù)拇?a target="_blank">信號。串行信號經串并行轉換模塊，將數據經10B／8B解碼模塊解碼還原成原始數據。為了更好實現數據的傳輸，系統加入了極性偏差RD控制。結果表明，該8B／10B編解碼系統設計方案傳輸數據穩定，滿足設計要求。
關鍵詞：串行數據傳輸；8B／lOB編解碼；極性偏差(RD)；VHDL

??? 隨著通信技術的發展，在復雜的電磁環境下正確傳輸數據受到人們的關注，因此性能優異的光纖通訊越來越受到青睞，而誤碼率要滿足設計需求，關鍵在于串行傳輸數據所選用的編碼方法。
??? 8B／10B編解碼技術是主流傳輸標準的編解碼技術之一，廣泛應用于高速串行標準中，例如光纖通道1、PCI-Express、串行ATA、1394b等。8B／10B編解碼技術設定傳輸數據流擁有連續“l(fā)”或連續“0”不能超過5個，保證傳輸?shù)闹绷鞒煞纸咏?，基線漂移減至最小，避免因接收端時鐘漂移或同步丟失而引起數據丟失。8B／10B編碼方法具有DC補償功能，能夠保證鏈路中不隨著時間推移而出現DC偏移。這使得信號的轉換不會因電壓位階的關系造成信號錯誤。8B／10B編碼采用冗余方式，將8位的數據和一些特殊字符按照特定的規則編碼成10位的數據，根據這些規則，能檢測出傳輸過程中發生錯誤的信息。通過以上各種措施，8B／10B編碼方式能夠確保數據在高速傳輸過程中正確傳送和識別。
因此這里提出一種利用FPGA實現8B／lOB編解碼系統設計方案。

1 系統設計總體設計
1．1 系統設計結構
??? 該系統是基于FPGA設計的8B／10B編解碼器，首先系統接收外部發送的8B并行數據，在8B／10B編碼模塊中完成編碼后，再通過10B數據并串轉換模塊生成利于傳輸?shù)?0B串行信號。這樣8B／10B編碼模塊和10B并串轉換模塊構成8B／lOB編碼器。編碼端發送的10B串行信號經過傳輸線路傳輸后被lOB數據串并行轉換模塊所接收，轉換完成的10B并行數據再通過1OB／8B解碼模塊解碼完成后即是還原后的原始數據。這樣lOB串行數據到10B并行數據轉換模塊和1OB／8B解碼模塊就構成了1OB／8B解碼器。圖1為系統設計框圖。

1．2 設計方案
??? 8B／10B編解碼器通常有兩種設計方法：一種是用查找表直接將8位信號映射成lO位信號，該方法是采用存儲器存儲所有可能出現的碼組，再將輸入碼組轉換為存儲地址，找出對應的編解碼。這種方法邏輯簡單，開發時間很短；另一種是通過邏輯運算直接實現編解碼功能，其優點是明顯減小內部使用面積，但邏輯關系復雜。從系統優化考慮把1節8 bit字節拆分成3 bit和5 bit，然后在極性偏差RD(running dis-
parity)控制器的控制下以并列方式編解碼。這種方法的組合邏輯實現可以簡化碼表，減小電路板的面積，有效提高編碼工作速度，同時由于電路板的面積減小，功耗顯著降低。這里采用第1種方法，同時結合第2種方法的設計思路。

2 系統軟件程序設計
2．1 8B／10B編碼模塊

摘要：為提高8B／10B編解碼的工作速度和簡化邏輯方法，提出一種基于FPGA的8B／10B編解碼系統設計方案。與現有的8B／10B編解碼方案相比，該方案是一種利用FPGA實現8B／lOB編解碼的模塊方法，接收模塊在收到外部發送的并行數據時，通過直接查找映射的方法轉換成利于傳輸?shù)拇行盘?。串行信號?jīng)串并行轉換模塊，將數據經10B／8B解碼模塊解碼還原成原始數據。為了更好實現數據的傳輸，系統加入了極性偏差RD控制。結果表明，該8B／10B編解碼系統設計方案傳輸數據穩定，滿足設計要求。
關鍵詞：串行數據傳輸；8B／lOB編解碼；極性偏差(RD)；VHDL

??? 隨著通信技術的發展，在復雜的電磁環境下正確傳輸數據受到人們的關注，因此性能優異的光纖通訊越來越受到青睞，而誤碼率要滿足設計需求，關鍵在于串行傳輸數據所選用的編碼方法。
??? 8B／10B編解碼技術是主流傳輸標準的編解碼技術之一，廣泛應用于高速串行標準中，例如光纖通道1、PCI-Express、串行ATA、1394b等。8B／10B編解碼技術設定傳輸數據流擁有連續“l(fā)”或連續“0”不能超過5個，保證傳輸?shù)闹绷鞒煞纸咏?，基線漂移減至最小，避免因接收端時鐘漂移或同步丟失而引起數據丟失。8B／10B編碼方法具有DC補償功能，能夠保證鏈路中不隨著時間推移而出現DC偏移。這使得信號的轉換不會因電壓位階的關系造成信號錯誤。8B／10B編碼采用冗余方式，將8位的數據和一些特殊字符按照特定的規則編碼成10位的數據，根據這些規則，能檢測出傳輸過程中發生錯誤的信息。通過以上各種措施，8B／10B編碼方式能夠確保數據在高速傳輸過程中正確傳送和識別。
因此這里提出一種利用FPGA實現8B／lOB編解碼系統設計方案。

1 系統設計總體設計
1．1 系統設計結構
??? 該系統是基于FPGA設計的8B／10B編解碼器，首先系統接收外部發送的8B并行數據，在8B／10B編碼模塊中完成編碼后，再通過10B數據并串轉換模塊生成利于傳輸?shù)?0B串行信號。這樣8B／10B編碼模塊和10B并串轉換模塊構成8B／lOB編碼器。編碼端發送的10B串行信號經過傳輸線路傳輸后被lOB數據串并行轉換模塊所接收，轉換完成的10B并行數據再通過1OB／8B解碼模塊解碼完成后即是還原后的原始數據。這樣lOB串行數據到10B并行數據轉換模塊和1OB／8B解碼模塊就構成了1OB／8B解碼器。圖1為系統設計框圖。

1．2 設計方案
??? 8B／10B編解碼器通常有兩種設計方法：一種是用查找表直接將8位信號映射成lO位信號，該方法是采用存儲器存儲所有可能出現的碼組，再將輸入碼組轉換為存儲地址，找出對應的編解碼。這種方法邏輯簡單，開發時間很短；另一種是通過邏輯運算直接實現編解碼功能，其優點是明顯減小內部使用面積，但邏輯關系復雜。從系統優化考慮把1節8 bit字節拆分成3 bit和5 bit，然后在極性偏差RD(running dis-
parity)控制器的控制下以并列方式編解碼。這種方法的組合邏輯實現可以簡化碼表，減小電路板的面積，有效提高編碼工作速度，同時由于電路板的面積減小，功耗顯著降低。這里采用第1種方法，同時結合第2種方法的設計思路。

2 系統軟件程序設計

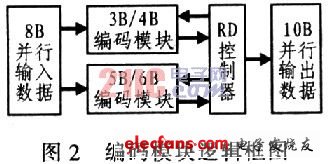

2．1 8B／10B編碼模塊

2．2 10B并串轉換模塊
??? 該模塊主要完成10B并行數據到lOB串行數據的轉換功能，lOB串行數據的數據格式為：l bit低電平起始位、10 bit數據位、l bit高電平停止位、2 bit高電平數據空碼。生成一個完整的10B串行數據包含4個狀態，生成起始位、轉換10 bit數據位、生成停止位、生成數據空碼。
2．3 10B串并行轉換模塊
??? 該模塊主要完成10B串行信號到10B并行信號的轉換，10B信號的串并轉換模塊主要是要從14 bit的串行信號中挑出10 bit的有效數據位，過程中首先要判斷起始位(而不是任意一個低電平)，然后采集10 bit的有效數據位，完成后等待下一個起始位。程序同樣是通過狀態機來實現整個過程的流通。
2．4 10B／8B解碼模塊
??? 解碼模塊根據系統要求可分為6B／5B解碼模塊、4B／3B解碼模塊和誤碼檢測模塊。解碼模塊相對編碼模塊而言邏輯過程要簡單的多，該模塊首先將10 bit信號分割成4 bit和6bit兩部分(高低位必須和編碼端對應)，然后4 bit和6 bit數據根據編碼列表分別解碼成3 bit和5 bit，在解碼過程中判斷是否有誤碼產生有則報錯，無則并行輸出。圖4給出了1OB／8B解碼模塊的邏輯框圖和程序設計流程如圖4所示。

?

?

3 系統仿真結果分析
??? 待完成整套的8B／10B編解碼器模塊連接后，對整體程序進行仿真驗證，其結果如圖5所示，其中clkl為編碼和解碼模塊的時鐘引腳，elk2為1OB串并轉換和10B并串轉換模塊的時鐘引腳，rst為整個系統的異步復位引腳，datin[7..0]為待傳輸?shù)? bit并行數據，datout[7．．0]為傳輸完成的8 bit并行數據，error為解碼端誤碼檢測報警引腳，wrong為編碼端出錯報警引腳。還有3個引腳是系統不必要的但是為方便調試而引出的，outl[9..0]為10B串并轉換完成的10B并行信號，out3為10B并串轉換完成的10B串行信號，out2[9..0]為8B／10B編碼完成的10B并行信號。

??? 由圖5可看出：輸入數據datin為“10101110”，經過8B／10B編碼完成的數據out2為“0111001010”，8B／10B編碼模塊出錯報警引腳為“0”，10B并串轉換輸出的串行數據out3為“00111001010111”，10B串并轉換輸出的并行數據outl為“0111001010”，1OB／8B解碼完成的輸出數據datout為“10101llO”，結合整個系統的工作過程和編碼列表不難看出系統正確的完成了編碼和解碼的功能，能滿足設計任務的需要。

4 結束語
??? 本文提出一種利用FPGA實現8B／10B編碼和10B／8B解碼設計的方法，介紹了8B／10B編解碼技術，實現了8B／10B的正常編解碼和接口串并、并串轉換的設計，在FPGA的控制下能實現數據的傳輸，滿足了實際設備中所提出的要求。
