Virtex系列是賽靈思的高端產品，也是業界的頂級FPGA產品，賽靈思公司正是憑借Virtex系列產品贏得市場，從而獲得FPGA供應商領頭羊的地位。可以說賽靈思以其Virtex-5、Virtex-4、Virtex-2 Pro和Virtex-2系列FPGA產品引領現場可編程門陣列行業。主要面向電信基礎設施、汽車工業、高端消費電子等應用。目前的主流芯片包括：Vitrex-2、Virtex-2 Pro、Virtex-4和Virtex-5等種類。

(1)Vitrex-2系列

Vitrex-2系列具有優秀的平臺解決方案，這進一步提升了其性能；且內置IP核硬核技術，可以將硬IP核分配到芯片的任何地方，具有比Virtex系列更多的資源和更高的性能。其主要特征如下所示： 采用0.15/0.12 工藝； 核電壓為1.5V，工作時鐘可以達到420MHz； 支持20多種I/O接口標準； 內嵌了多個 硬核乘法器，提高了DSP處理能力； 具有完全的系統時鐘管理功能，多達12個DCM模塊。

Virtex-2系列產品的主要技術特征如下表所示。

表3-10 Virtex-2系列 FPGA主要技術特征

(2)Virtex-2Pro系列

Virtex-2 Pro系列在Virtex-2的基礎上，增強了嵌入式處理功能，內嵌了PowerPC?405內核，還包括了先進的主動互聯(Active Interconnect)技術，以解決高性能系統所面臨的挑戰。此外還增加了高速串行收發器，提供了千兆以太網的解決方案。其主要特征如下所示： 采用0.13 工藝； 核電壓為1.5V，工作時鐘可以達到420MHz； 支持20多種I/O接口標準； 增加了2個高性能RISC技術、頻率高達400MHz的PowerPC?處理器；增加多個3.125Gbps速率的Rocket串行收發器； 內嵌了多個 硬核乘法器，提高了DSP處理能力； 具有完全的系統時鐘管理功能，多達12個DCM模塊。

Virtex-2 Pro系列產品的主要技術特征如下表所示。

表3-11 Virtex-2 Pro系列 FPGA主要技術特征

(3)Virtex-4系列

Virtex-4器件整合了高達200,000個的邏輯單元，高達500 MHz的性能和無可比擬的系統特性。Virtex-4產品基于新的高級硅片組合模塊(ASMBL)架構，提供了一個多平臺方式(LX、SX、FX)，使設計者可以根據需求選用不同的開發平臺；邏輯密度高，時鐘頻率能夠達到500MHz；具備DCM模塊、PMCD相位匹配時鐘分頻器、片上差分時鐘網絡；采用了集成FIFO控制邏輯的500MHz SmartRAM技術，每個I/O都集成了ChipSync源同步技術的1 Gbps I/O和Xtreme DSP邏輯片。其主要特點如下： 采用了90 工藝，集成了高達20萬的邏輯單元；系統時鐘500MHz； 采用了集成FIFO控制邏輯的500MHz Smart RAM 技術； 具有DCM模塊、PMCD相位匹配時鐘分頻器和片上差分時鐘網絡； 每個I/O都集成了ChipSync源同步技術的1Gbps I/O； 具有超強的信號處理能力，集成了數以百計的XtremeDSP Slice，單片最大的處理速率為 。 Virtex-4 LX平臺FPGA的特點是密度高達20萬邏輯單元，是全球邏輯密度最高的FPGA系列之一，適合對邏輯門需求高的設計應用。

Virtex-4 SX平臺提高了DSP、RAM單元與邏輯單元的比例，最多可以提供512個XtremeDSP硬核，可以工作在500MHz，其最大的處理速率為 ，并可以以其創建40多種不同功能，并能多個組合實現更大規模的DSP模塊。與Virtex-2 Pro系列相比，還大大降低了成本和功耗，具有極低的DSP成本。SX平臺的FPGA非常適合應用于高速、實時的數字信號處理領域。

Virtex-4 FX平臺內嵌了1~2個32位RISC PowerPC?處理器，提供了4個1300 Dhrystone MIPS、10/100/1000自適應的以太網MAC內核，協處理器控制器單元(APU)允許處理器在FPGA中構造專用指令，使FX器件的性能達到固定指令方式的20倍；此外，還包含24個Rocket I/O串行高速收發器，支持常用的0.6Gbps、1.25 Gbps、2.5 Gbps、3.125 Gbps、4 Gbps、6.25 Gbps、10 Gbps等高速傳輸速率。FX平臺適用于復雜計算和嵌入式處理應用。

Virtex-4系列產品的主要技術特征如下表所示。

表3-12 Virtex-4系列 FPGA主要技術特征

表3-13 Virtex-4系列平臺性能對比

(5)Virtex-5系列

Virtex?-5 FPGA 是世界上首款 65nm FPGA 系列，采用 1.0v、三柵極氧化層工藝技術制造而成，并且根據所選器件可以提供 330,000 個邏輯單元、1,200 個 I/O 引腳、48 個低功耗收發器以及內置式PowerPC?440、PCIe? 端點和以太網 MAC 模塊。已經提供了5種系列平臺，分別是LX、LXT 、SXT、FXT、TXT，每種平臺都在高性能邏輯、串行連接功能、信號處理和嵌入式處理性能方面實現了最佳平衡。例如LX針對高性能邏輯進行了優化，LXT針對具有低功耗串行連接功能的高性能邏輯進行了優化，SXT針對具有低功耗串行連接功能的DSP 和存儲器密集型應用進行了優化。Virtex-5 FXT 則用于實現具有速率最高的串行連接功能的嵌入式處理，Virtex-5 TXT可用于實現超高帶寬應用，如有線通信與數據通信系統內的橋接、開關和集聚。

現有的Virtex-5系列產品的主要技術特征如下表所示。

表3-14 Virtex-5系列 FPGA主要技術特征

其主要特點如下：

采用了最新的65工藝，結合低功耗IP塊將動態功耗降低了35%；此外，還利用65nm三柵極氧化層技術保持低靜態功耗； 利用65nm ExpressFabric技術，實現了真正的6輸入LUT，并將性能提高了2個速度級別。內置有用于構建更大型陣列的FIFO邏輯和ECC的增強型36 Kbit Block RAM帶有低功耗電路，可以關閉未使用的存儲器。 邏輯單元多達330,000個，可以實現無與倫比的高性能； I/O引腳多達1,200個，可以實現高帶寬存儲器/網絡接口，1.25 Gbps LVDS； 低功耗收發器多達24個，可以實現100 Mbps - 3.75 Gbps高速串行接口； 核電壓為1V，550 MHz系統時鐘； 550 MHz DSP48E slice內置有25 x 18 MAC，提供352 GMACS的性能，能夠在將資源使用率降低50%的情況下，實現單精度浮點運算； 利用內置式PCIe端點和以太網MAC模塊提高面積效率 ； 更加靈活的時鐘管理管道(Clock Management Tile)結合了用于進行精確時鐘相位控制與抖動濾除的新型PLL和用于各種時鐘綜合的數字時鐘管理器(DCM)； 采用了第二代sparse chevron封裝，改善了信號完整性，并降低了系統成本； 增強了器件配置，支持商用flash存儲器，從而降低了成本。

注：一個Virtex-5 Slice具有4個LUT和4個觸發器，而一個前文所提及的常規Slice只包含2個LUT個2個觸發器。每個DSP48E包含一個25*18位的硬核乘法器、一個加法器和一個累加器。

?

?

Virtex-5 FPGA 訂購信息適用于所有封裝，包括無鉛封裝

(6)Virtex-6 FPGA系列

基于采用第三代Xilinx ASMBL? 架構的40nm制造工藝，Virtex-6 FPGA系列還擁有新一代開發工具和早已針對Virtex-5 FPGA而開發的廣泛IP庫支持。這些都為多產的開發和設計移植提供了強大的支持。 與競爭廠商提供的40nm FPGA產品相比，新的Virtex-6 FPGA系列器件性能提高15%，功耗降低15%。新器件在1.0v內核電壓上操作，同時還有可選的0.9v低功耗版本。 這些使得系統設計師可在設計中采用Virtex-6 FPGA，從而支持建設“綠色”中心辦公室和數據中心。對于電信行業這一點特別重要，因為該行業正在擴展對因特網視頻和富媒體內容的支持。

Virtex- 6 FPGA系列包括三個面向應用領域而優化的FPGA平臺，分別提供了不同的特性和功能組合來更好地滿足不同客戶應用的需求：

Virtex-6 LXT FPGA—優化目標應用需要高性能邏輯、DSP以及基于低功耗GTX 6.5Gbps串行收發器的串行連接能力。
Virtex-6 SXT FPGA—優化目標應用需要超高性能DSP以及基于低功耗GTX 6.5Gbps串行收發器的串行連接能力。
Virtex-6 HXT FPGA—作為優化的通信應用需要最高的串行連接能力，多達64個GTH串行收發器可提供高達11.2Gbps帶寬 。
Virtex-6 FPGA把先進的硬件芯片技術、創新的電路設計技術以及架構上的增強完美結合在一起，與前一代Virtex器件以及競爭FPGA產品相比，功耗大大降低，性能更高并且成本更低。表3-15顯示了Virtex-6FPGA系列主要技術特征。

表3-15 Virtex-6 FPGA系列主要技術特征

(7)Xilinx PROM芯片介紹

賽靈思公司的Platform Flash PROM能為所有型號的Xilinx FPGA提供非易失性存儲。全系列PROM的容量范圍為1Mbit到32Mbit，兼容任何一款Xilinx FPGA芯片，具備完整的工業溫度特性(-40°C 到 +85°C)，支持IEEE1149.1所定義的JTAG邊界掃描協議。

PROM芯片可以分成3.3V核電壓的 系列和1.8V核電壓的 系列兩大類，前者主要面向底端引用，串行傳輸數據，且容量較小，不具備數據壓縮的功能；后者主要面向高端的FPGA芯片，支持并行配置、設計修訂(Designing Revisioning)和數據壓縮(Compression)等高級功能，以容量大、速度快著稱，其詳細參數如下表所示。

表3-16 賽靈思公司PROM芯片總結 (截至2008年11月數據)

該系列包含XCF01S、XCF02S和XCF04S(容量分別為：1Mb、2Mb和4Mb)，其共同特征有3.3V核電壓，串行配置接口以及SOIC封裝的VO20封裝。 內部控制信號、數據信號、時鐘信號和JTAG信號的整體結構如圖3-2所示。

圖3-2 XCF01S/XCF02S/XCF04S PROM結構組成框圖

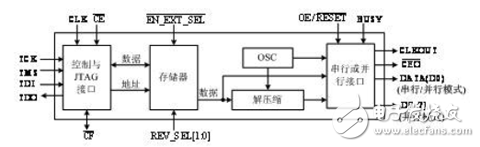

系列有XCP08P、XCF16P和XCF32P(容量分別為：8Mb、16Mb和32Mb)，其共同特征有1.8V核電壓、串行或并行配置接口、設計修訂、內嵌的數據壓縮器、FS48封裝或VQ48封裝和內嵌振蕩器。 內部控制信號、數據信號、時鐘信號和JTAG信號的整體結構如圖3-3所示，其先進的結構和更高的集成度在使用中帶來了極大的靈活性。

?

圖3-3 XCP08P/XCF16P/XCF32P PROM結構組成框圖

值得一提的是系列設計修正和數據壓縮這兩個功能。設計修訂功能在FPGA加電啟動時改變其配置數據，根據所需來改變FPGA的功能，允許用戶在單個PROM中將多種配置存儲為不同的修訂版本，從而簡化FPGA配置更改，在FPGA內部加入少量的邏輯，用戶就能在PROM中存儲多達4個不同修訂版本之間的動態切換。數據壓縮功能可以節省PROM的空間，最高可節約50%的存儲空間，從而降低成本，是一項非常實用的技術。當然如果編程時在軟件端采用了壓縮模式，則需要一定的硬件配置來完成相應的解壓縮。
