Vivado的helloword程序（一）：硬件工程部分

硬件平臺：ZedBoard
軟件平臺：vivado2013.3

本示例通過綜合、實現，生成比特流，發送到SDK實現。
啟動vivado并且創建一個項目
根據提示操作一步步創建新項目的時候記得選擇RTL Project

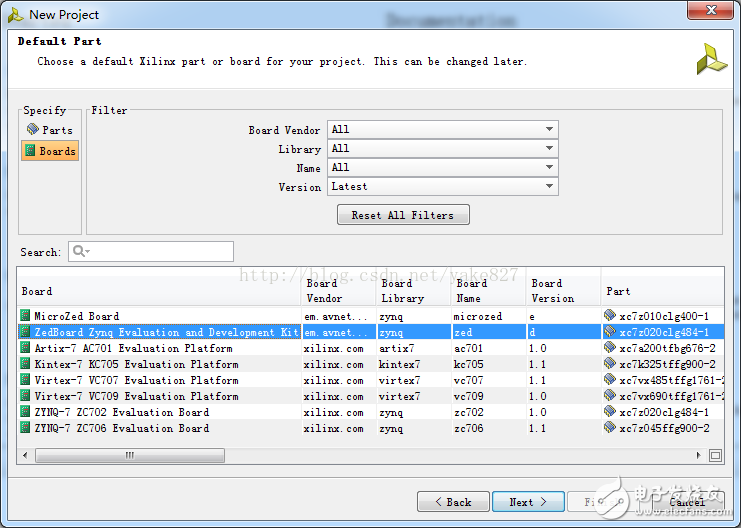

板子選擇ZedBoard，其他默認。

Vivado的helloword程序（一）：硬件工程部分

創建一個IP綜合設計
在IP Integrator中選擇Create Block Design

Vivado的helloword程序（一）：硬件工程部分

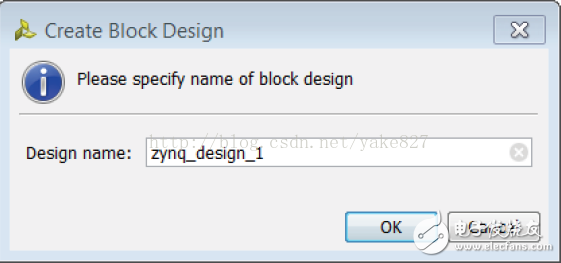

在Create Block Design彈出頁，為IP子系統設計定義個名字

Vivado的helloword程序（一）：硬件工程部分

在IP子系統中，在中間的Diagram中選擇Add IP

Vivado的helloword程序（一）：硬件工程部分

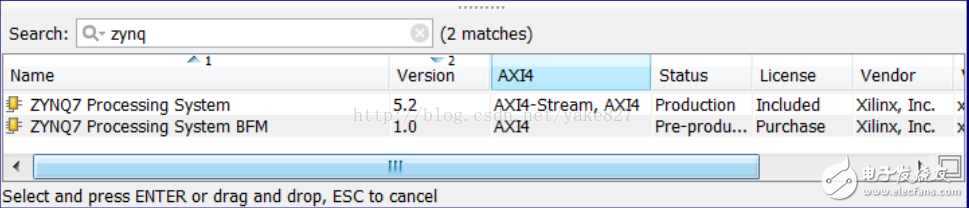

在搜索頁，輸入zynq找到ZYNQ7 Processing System IP

Vivado的helloword程序（一）：硬件工程部分

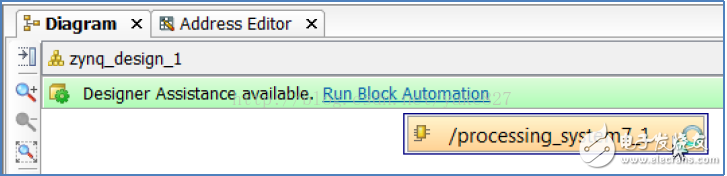

在Diagram頁，點擊Run Block Automation,然后Run Block Automation對話框打開，選擇/processing_system7_1，這時，會出現一個對話框，這個IP核會自動為FIXED_IO和DDR接口創建外部連接，點擊OK。

Vivado的helloword程序（一）：硬件工程部分

用同樣的方法，我們?cè)黾油庠O(shè)，在Diagram右擊，選擇Add IP，在搜索頁，輸入gpio找到AXI GPIO IP，點擊enter確認添加，重復上述步驟，輸入axi bram添加AXI BRAM Controller；輸入block加入Block Memory Generator。完成之后的窗口如下所示：

Vivado的helloword程序（一）：硬件工程部分

根據要求定制IP核
雙擊Block Memory Generator進入Re-?-customize IP界面，在Basic頁，將Mode設置為BRAM Controller，Memory Type設置為True Dual Port RAM。其中AXI BRAM Controller為Block Memory Generator提供AXI內存映射接口。

Vivado的helloword程序（一）：硬件工程部分

通過點擊連接點并拖動連線將Block Memory Generator與AXI BRAM Controller連接起來

Vivado的helloword程序（一）：硬件工程部分

使用Designer Assistance
Block Designer Assistance可以幫助我們將AXI GPIO和AXI BRAM Controller連接到Zynq-7000 PS。
1.點擊Run Connection Automation然后選擇/axi_gpio_1/s_axi將GPIO IP和BRAM Controller連接到Zynq PS上

Vivado的helloword程序（一）：硬件工程部分

2.再次選擇Run Connection Automation，連接/axi_gpio_1/gpio，然后會彈出一個對話框，選擇板子接口為leds_8bits。這一步可是配置IP核，創建一些必要的文件約束（XDC）

Vivado的helloword程序（一）：硬件工程部分

3.再次再次選擇Run Connection Automation，選擇剩下的/axi_bram_ctrl_1/S_AXI選項，這樣就完成了Zynq7 PS與AXI BRAM Controller的連接。布局完成的連線如下所示：

Vivado的helloword程序（一）：硬件工程部分

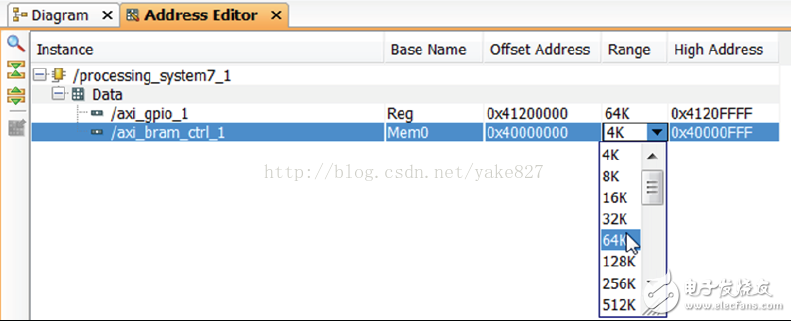

打開Address Editor標簽頁，這里是我們所使用的IP的內存映射，在這里有兩個IP：GPIO和BRAM Controller，一般來說Vivado會自動分配這些內存映射，我們也可以修改它，這里把AXI BRAM Controller改成64K。

Vivado的helloword程序（一）：硬件工程部分

保存配置（CTRL+S）；
在工具欄那里，通過Validate Design按鈕運行DRC（Design-Rules-Check）

Vivado的helloword程序（一）：硬件工程部分

如果成功會彈出成功的對話框。

生成HDL設計文件
在Sources窗口，右擊頂層子系統設計選擇Generate Output Products，這會生成用于結構圖IP核的源文件和相關的約束文件。

Vivado的helloword程序（一）：硬件工程部分

還是在頂層子系統設計選擇Create HDL Wrapper創建一個頂層HDL文件

Vivado的helloword程序（一）：硬件工程部分
