采用高級語言如C、C++、Matlab對系統建模是ESL設計理念的特征之一，將其稱之為高層次綜合。高層次綜合跨越硬件領域和軟件領域。對硬件工程師而言，它可以使硬件工程師工作在有別于傳統RTL的抽象度更高的C語言層面上，加速算法開發；對軟件工程師而言，它可以使軟件工程師將計算密集型算法采用有別于傳統CPU處理器的FPGA上實現。高層次綜合可以使工程師在C語言層面上同時進行算法開發和算法驗證。

Xilinx提供了另一工具Vivado HLS（Vivado High Level Synthesis），用于將C/C++/SystemC函數轉換為HDL代碼。其輸入為待綜合的C文件、C測試文件和綜合指令，其中綜合指令可在圖形界面下設置，目的是指導Vivado HLS對特定對象如數組、for循環等如何處理，例如將數組映射為雙端口RAM還是FIFO，將for循環展開還是折疊。其輸出為經驗證的RTL代碼和HDL測試文件。其中HDL測試文件用于C/RTL協同仿真。這里C測試文件是必需的，一方面用于驗證C算法功能是否正確；另一方面用于生成HDL測試文件以進行C/RTL的協同仿真。Vivado HLS文件構成如圖2.15所示。

圖2.15 Vivado HLS文件構成

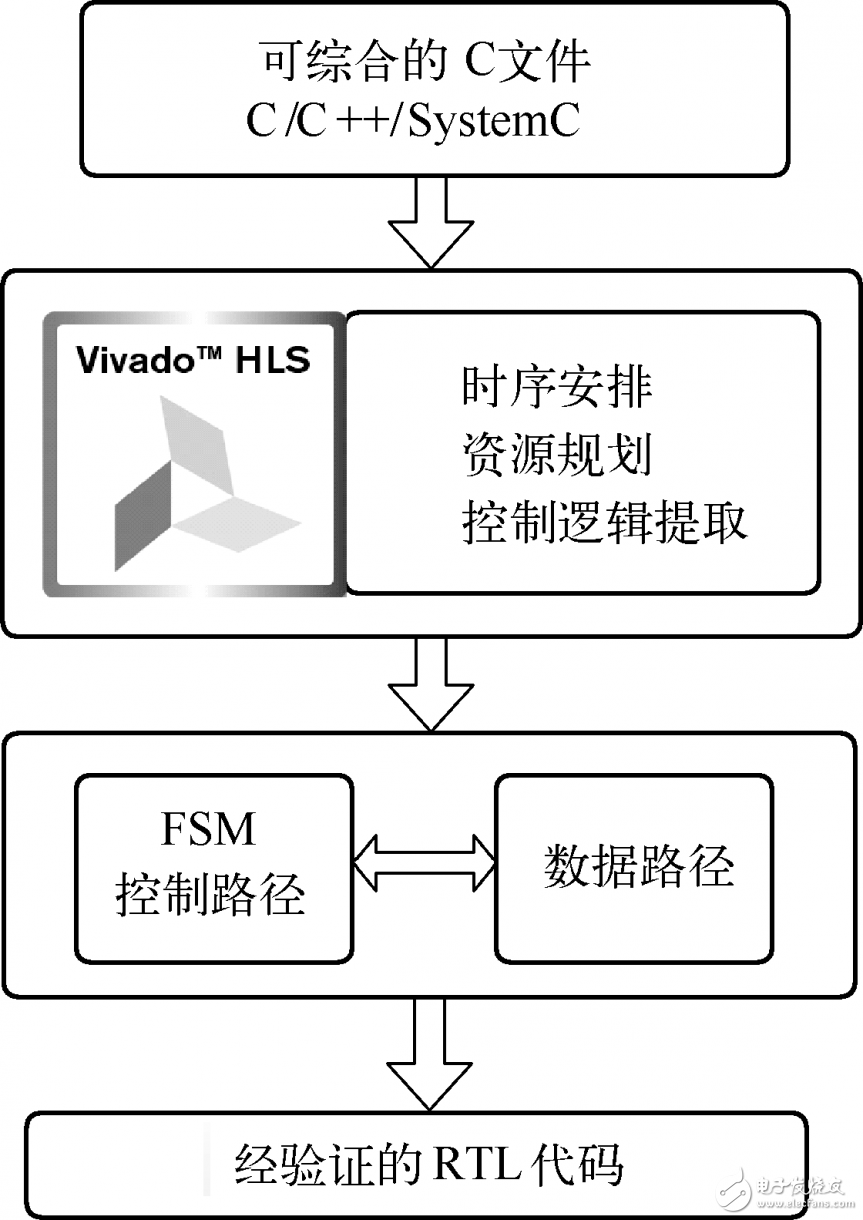

Vivado HLS對C代碼的轉換過程可分為時序安排（Scheduling）、資源規劃（Binding）和控制邏輯提?。–ontrol Logic Extraction）三個階段[4]。其中時序安排用于決定每個時鐘周期所執行的操作；資源規劃用于決定這些操作選用FPGA中的何種資源實現；控制邏輯提取用于產生有限狀態機（Finite State Machine，FSM），以控制數據路徑的操作順序，如圖2.16所示。

圖2.16 Vivado HLS工作原理

基于Vivado HLS的高層次綜合設計流程如圖2.17所示。C仿真用于對C語言描述的算法函數進行功能驗證，生成的文件存放在csim文件夾中；C綜合用于完成C函數到RTL代碼的轉換，生成的文件存放在syn文件夾中；C/RTL協同仿真用于對生成的RTL代碼進行功能驗證，生成的文件存放在sim文件夾中；最終導出RTL結果存放在impl文件夾中。

圖2.17 基于Vivado HLS的高層次綜合設計流程

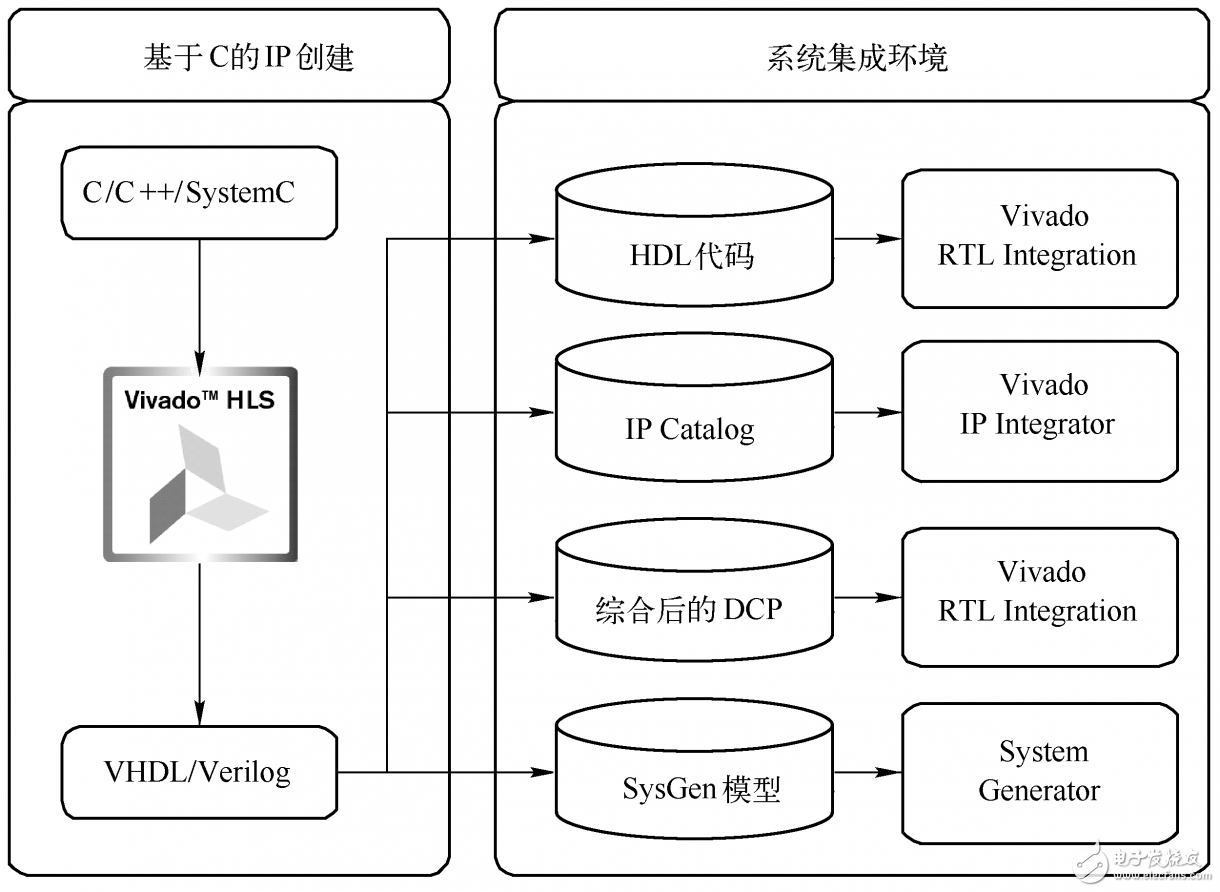

Vivado HLS最終導出的RTL結果如圖2.18所示，可以是HDL代碼或綜合后的DCP，便于直接添加到Vivado工程中；可以是封裝好的IP，從而可在Vivado IP Integrator中調用或在Vivado工程中直接調用；可以是SysGen模型，從而可在SysGen中調用。

圖2.18 Vivado HLS導出結果
