1、 簡介

XADC是zynq芯片內部進行溫度和電壓檢測的模塊，通過（Xilinx Wiki - xadc.html）這篇wiki可以知道，XADC控制器有兩種表現形式，一種是位于PS內部，即文檔中提到的the PS-XADC interface for the PS software to control the XADC，另一種是位于PL內部，通過IP核的方式實現。目前常用的是第一種。

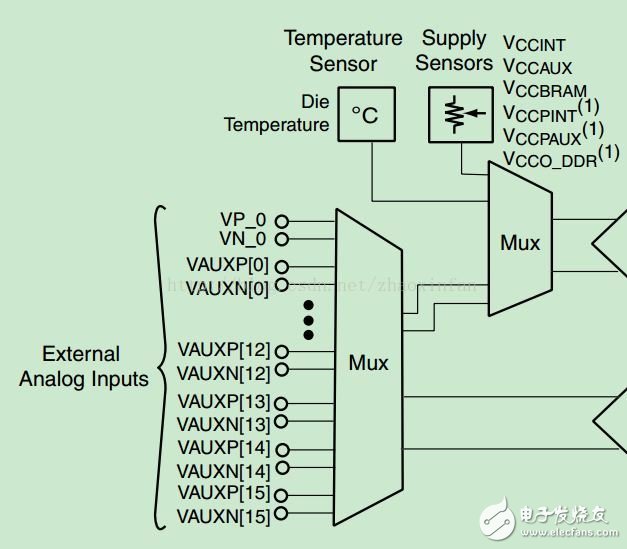

通過ug480_7Series_XADC這篇文檔得知，The ADCs can access up to 17 external analog input channels，也就是除了內部原有的監測項外，XADC最多支持17路擴展通道，可以參看下圖。

對硬件有了基本的了解后，就可以進行devicetree的設置了。

2、 devicetree配置

由于是在PS部分，XADC控制器設置就像其他控制器一樣即可，system.hdf中給出了地址：

Devicetree設置如下：
xadc@f8007100 {
compatible= "xlnx,zynq-xadc-1.00.a";
reg =<0xf8007100 0x20>;
interrupts= <0 7 4>;
interrupt-parent = <&gic>;
clocks =<&pcap_clk>;

xlnx,channels {
#address-cells = <1>;
#size-cells = <0>;
channel@0 {
reg= <0>;
};
channel@1 {
reg= <1>;
};
channel@8 {
reg= <8>;
};
};
};

這里只啟用了三個channel，如果啟用更多channel可以在devicetree中進行添加。

3、 kernel配置
內核中已經包含了xadc的驅動程序，位置是drivers\iio\adc，最后三個xilinx打頭的文件。將驅動加入內核配置過程如下：

如果為了省事，也可以直接在defconfig文件中加入配置信息，這樣默認是選中的。

4、 測試

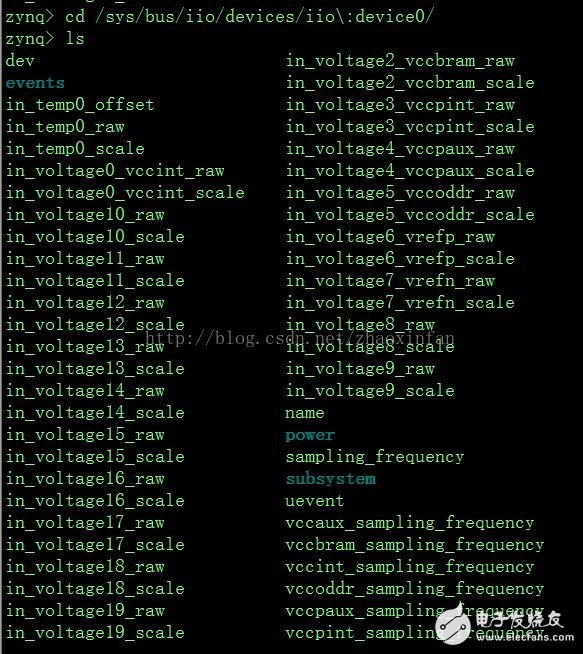

加載devicetree，uimage，uramdisk后能在sys目錄下找到檢測信息：

打開in_temp0_raw能看到數字，注意，該數字是原始數字，需要轉換才能得到正確的攝氏度。

該數字不斷變化，表明溫度在變化。其他電壓信息類似。

為了更直觀的展現監測信息，可以做一個用戶app來打印，代碼如下：
#define MAX_PATH_SIZE 200
#define MAX_NAME_SIZE 50
#define MAX_VALUE_SIZE 100

#define MAX_CMD_NAME_SIZE 100
#define MAX_UNIT_NAME_SIZE 50

#define SYS_PATH_IIO "/sys/bus/iio/devices/iio:device0"

#define VCC_INT_CMD "xadc_get_value_vccint"
#define VCC_AUX_CMD "xadc_get_value_vccaux"
#define VCC_BRAM_CMD "xadc_get_value_vccbram"
#define VCC_TEMP_CMD "xadc_get_value_temp"
#define VCC_EXT_CH_CMD "xadc_get_value_ext_ch"

static const int mV_mul = 1000;

static const int multiplier = 1 << 12;

static char gNodeName[MAX_NAME_SIZE];

enum EConvType
{
EConvType_None,
EConvType_Raw_to_Scale,
EConvType_Scale_to_Raw,
EConvType_Max
};

enum XADC_Param
{
EParamVccInt,
EParamVccAux,
EParamVccBRam,
EParamTemp,
EParamVAux0,
EParamMax
};

struct command
{
const enum XADC_Param parameter_id;
const char cmd_name[MAX_CMD_NAME_SIZE];
const char unit[MAX_UNIT_NAME_SIZE];
};

struct command command_list[EParamMax] = {
{EParamVccInt, VCC_INT_CMD, "mV"},
{EParamVccAux, VCC_AUX_CMD, "mV"},
{EParamVccBRam, VCC_BRAM_CMD, "mV"},
{EParamTemp, VCC_TEMP_CMD, "Degree Celsius"},
{EParamVAux0, VCC_EXT_CH_CMD, "mV"}
};

struct XadcParameter
{
const char name[MAX_NAME_SIZE];
float value;
float (* const conv_fn)(float,enum EConvType);
};

/*
struct XadcParameter gXadcData[EParamMax] = {
[EParamVccInt] = { "in_voltage0_vccint_raw", 0, conv_voltage},
[EParamVccAux] = { "in_voltage4_vccpaux_raw", 0, conv_voltage},
[EParamVccBRam]= { "in_voltage2_vccbram_raw", 0, conv_voltage},
[EParamTemp] = { "in_temp0_raw", 0, conv_temperature},
[EParamVAux0] = { "in_voltage8_raw", 0, conv_voltage_ext_ch}
};
*/

#include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include

#include "xadc_core.h"

//utility functions
float conv_voltage(float input, enum EConvType conv_direction)
{
float result=0;
