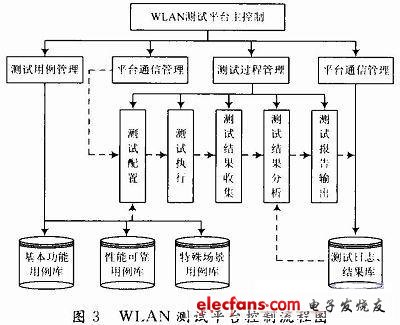

根據測試平臺總體框架，可以將軟件框架分為四個模塊;測試用例管理模塊、平臺通信管理模塊、測試過程管理模塊、測試結果管理模塊，如圖3所示。

　　測試用例管理模塊負責測試用例的抽取、腳本參數的配置等功能。當配置完成后，通過通信管理模塊將測試腳本以及參數分發給測試平臺中的各個終端設備，接下來，由測試過程管理模塊負責完成整個測試執行工作，同時記錄測試執行的結果以及日志等信息，最后由測試結果管理模塊對測試結果進行提取與分析，形成最終的測試報告。

　　在各個功能模塊中，平臺通信管理模塊是基礎，為其他模塊提供了控制通路。測試過程管理模塊對整個測試過程進行凋控，實現測試過程的自動化，保證過程的順利完成。

　　3 WLAN自動化測試工具的實際應用

　　本系統控制端運行在Linux操作系統下，采用Glade+Gtk技術完成主控界面的開發。通過主控端分別Telnet到AP端和STA端，并采用Expe ct技術分別完成與AP端和STA端的交互，主控端作為橋梁，進而可以完成AP端與STA端的交互，保證了時間同步性。測試執行完成后，可以在主控端收集、查看測試日志，并生成測試報告。

　　3.1 自動化測試平臺的具體實現

　　3.1.1 遠程控制

　　(1)AP控制。當網卡作為待測試設備時，需要借助于第三方的AP設備來完成基本功能的測試，而目前市面上的AP設備大都是采用Web界面進行配置，即使提供了Telnet等遠程控制服務，由于廠家處于商業層面的考慮，使用者也很難獲取其內部的配置接口。

　　在實現的過程中，采用開源的DD-WRT固件來升級測試平臺內的AP設備，通過DD-WRT的公共接口命令來實現對AP設備的配置。

　　(2)網卡控制。當AP作為待測試設備時，需要借助于第三方的網卡設備來完成基本的功能測試。對于工作在Linux平臺的網卡，由于源代碼為開源，實現配置與控制比較容易;對于工作在Windows平臺的網卡，可以采用Native Wifi API構建控制臺程序，結合XML形式的無線配置文件Wireless Profile進行綜合的控制。

　　(3)認證服務器控制。對于lli證書模式的測試，必須采用認證服務器。認證服務器有兩種實現方式，一種是采用Windows Server系列所提供的服務構建，另一種是采用Linux平臺配置OpenSSL。前者的操作較為復雜，不便于遠程控制，因此本系統擬采用后者的方式構建認證服務器。

　　3.1.2 時間同步

　　測試過程中，需要對平臺內的不同終端進行配置，如執行聯網的測試時，首先要配置AP組建相應的網絡，確保成功后再配置網卡進行聯網操作。因此在測試過程中，如何界定事件結束的時間是一個關鍵的問題，需要一種交互式的控制方式以反饋執行的狀態或結果。

　　Shell命令可以實現簡單的控制流功能，但無法完成需要交互的場合，而Expect可以實現自動與交互式任務進行通信，而無需人為干預，因此在實現時將采用兩者相結合的方式來完成不同終端以及同一終端不同測試項之間的同步控制。

　　3.1.3 平臺無關性

　　測試平臺要同時考慮待測設備工作在Windows以及Linux兩種平臺環境下的測試，由于兩種平臺環境本身存在差異，而且即使相同平臺環境下也存在不同版本，使得兼容以上所有平臺環境存在一定的難度。

　　現在將AP端和STA端的測試腳本及控制操作都放在控制端，做到與待測設備隔離，使控制臺完成所有與測試相關的控制、配置任務，而待測終端只進行控制命令的接收和執行，這樣就保證了測試平臺不依賴于具體的待測設備終端系統。

　　3.1.4 用例腳本化

　　一方面，平臺無關性要求將與平臺系統環境相關的測試命令進行相應的歸類和抽取，另一方面，測試過程中測試終端之間的控制同步對命令的批量處理也有一定的要求。此外，為了提高用例的復用度，將測試用例腳本化是一個必然的要求。

　　3.1.5 包分發與捕獲

　　一方面，對于測試過程中特定用例的幀交互過程進行檢查，需要對空中包進行捕獲與過濾;另一方面，對于灰盒級的測試，需要模擬各種場景，勢必要借助于空中包分發裝置來完成。
