發現網上很多人都在找將圖像文件轉換為DWG的工具，我用過一個小工具，轉換效果還可以，用于轉換一些線條圖的話，問題不大，但真要轉平面圖紙的話可用性能有多高也很難說，圓、弧、文字等轉換效果估計也很難保證。
這里給大家簡單介紹一下，也許您能用得上。
我用的這個工具叫Algolab Raster to Vector Conversion Toolkit，你要在網上搜索的“Algolab R2V Toolkit”或“AR2V Toolkit”應該能搜到，能找到中文版本。
轉換圖形的基本步驟如下：
1、為了保證轉換效果，首先要在PS或圖像處理軟件中將你的圖片處理成對比分明的黑白線條圖，如下圖所示。
如果你拿到軟件就想看看效果，軟件也提供一些樣圖，你先可以用樣圖先試一試。
2、啟動AR2V工具，打開處理好的圖片。

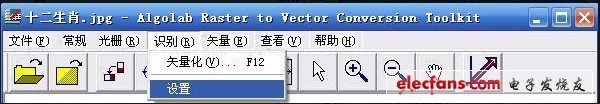

3、在菜單中選擇“識別>設置”。
4、在設置中選擇一種比較適合于你的圖形的設置，例如建筑、機械，也可以選一個自定義設置，根據自己的需要編輯設置，如下圖所示。
圖像文件轉換為DWG、DXF等CAD文件的工具，光柵矢量化工具：AR2VTOOL
