?????? 1前言

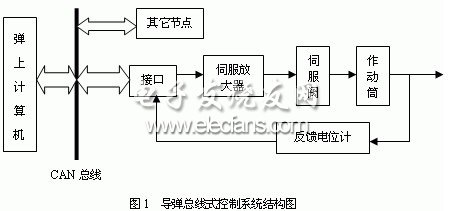

　　在新型導彈制導和控制系統中采用總線式的數據傳輸方案，是解決現行的導彈飛行控制系統中，通過點對點直接連接的電纜網傳輸模擬信號造成的結構復雜、可靠性低、系統的電磁兼容性與抗毀傷能力等諸多弊病的一個較好的途徑。電液伺服機構是導彈控制系統中重要的組成部分。它的性能往往嚴重影響到導彈的控制精度，甚至決定飛行的成敗。在總線式導彈控制系統中，導彈電液伺服機構將作為總線上的一個節點掛接在總線上，因此必須設計一個將總線與電液伺服機構連接起來的接口。導彈總線式控制系統結構如圖1所示。

　　在導彈飛行中，慣性敏感元件獲得導彈的飛行參數后，送到彈上計算機，經過計算機運算后形成控制指令，指令被送到導彈的電液伺服機構，通過導彈電液伺服機構的作動筒的動作來控制導彈的飛行彈道。

　　1.1　CAN總線

　　CAN(Controller Area Network)即控制器局域網絡。CAN總線是一種多主站局部網絡，能夠有效支持分布式控制系統或?qū)崟r控制系統的通信功能;它采用雙線串行通信方式工作。微處理器可通過CAN控制器掛到CAN總線上，它具有較強的檢錯功能以及優先權和仲裁功能，可在高噪聲環境中使用，其傳輸速率可高達1Mb/s。

　　1.2　PC/104

　　PC/104是工業嵌入式PC的機械電氣標準。它的制定，為嵌入式應用提供了標準的系統平臺。PC/104總線與PC/AT總線(ISA)完全兼容。它符合IEEE-P996標準，所有信號電平與TTL兼容。PC/104模塊一般提供6mA的總線驅動能力，可驅動15個低功耗的TTL負載。與普通的工業控制機相比，PC/104總線具有如下特點：

　　① PC/104模塊與PC機軟、硬件完全兼容，可以利用現有的較豐富和成熟的硬件、軟件開發工具及方法、設計知識等資源，開發周期短，成本低。

　　② PC/104模塊體積小，功耗低，無需散熱，可層疊，具有系統級的性能，芯片級的大小。

　　③ 模塊之間采用獨特的縱向?qū)盈B或側向接插的結合方式，模塊層疊后四角還有支柱和螺釘固定，可靠性高，配置靈活方便，便于故障的排除和修理。

　　④ 外圍模塊齊全，用戶可以選擇各種不同的功能模塊，設計滿足不同需要的專用系統。

　　⑤ 工作溫度范圍寬，一般在0-70度。

　　⑥ 大多數模塊采用單+5V電源，降低了系統對電源的要求。

　　2　接口硬件設計

　　根據實際系統的要求，本接口的功能主要是：實現與彈上計算機的通信，在控制系統中作為一個終端接收彈上計算機傳來的指令和數據，進行控制算法的運算及執行D/A、A/D轉換，并將伺服機構的運動信息和狀態數據傳輸給彈上計算機。

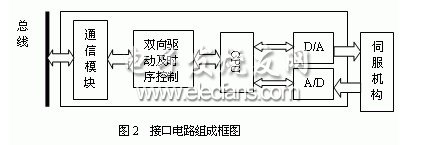

　　接口與CAN總線之間的傳輸介質采用屏蔽雙絞線，接口硬件采用基于PC/104總線標準的模塊，主要有： D/A和A/D模塊、處理器模塊、外部存儲模塊、雙向驅動及時序控制模塊、CAN總線通信模塊。如圖2所示。

　　1)D/A模塊

　　在本設計中，我們選擇美國AD公司的AD7547數模轉換器。它是一種雙12位電流輸出的DACS(數據收集與控制系統)，具有以下特點：較寬的工作電壓(12-15V);抗電源電壓干擾性能好;緊湊的封裝形式(24腳0.3英寸DIP封裝);低增益誤差。它可以和大多數的微處理器配合使用，能夠兼容TTL、CMOS電平。通過獨立的參考電壓和反饋電阻，還能夠提供四象限的乘法器功能。其內部主要包括三個部分：控制邏輯電路、A路數模轉換電路和B路數模轉換電路。其中邏輯控制電路通過簡單的三個控制信號：CSA，CSB及WR來選擇相應的模數轉換器，同時鎖存需要轉換的數據。A路數模轉換電路的基本控制原理為：通過CSA與WR控制信號，將12位的轉換數據一次鎖存入A路轉換電路的數據寄存器中，A路轉換電路開始進行數模轉換，將轉換后的模擬量輸出。B路轉換電路的控制原理與A路類似。

　　2)A/D模塊

　　A/D模塊將導彈電液伺服機構位移檢測裝置輸出的反饋信號轉化為數字量以便于計算機進行處理。系統的控制精度在很大程度上取決于檢測反饋裝置的精度。根據伺服機構的反饋參數和系統性能指標要求，本設計中采用美國AD公司生產的AD674A模數轉換芯片。它是一個12位逐次逼近型快速A/D轉換器，轉換速度最大為15微秒。AD674A片內配有三態輸出緩沖器電路，因而可以直接與各種典型的8位或16位處理器相連，而無須附加邏輯接口電路，且能與CMOS及TTL電平兼容。

　　3)處理器模塊

　　本設計中處理器采用PC/104嵌入式計算機，因為它具有很快的運算速度，所以它主要為接口提供高速的數據運算與處理功能，這些數據包括彈上計算機通過總線送來的控制數據和通過模數轉換模塊采集的位移檢測裝置的輸出量，處理器將它們進行處理和綜合，形成輸出量來控制作動筒的動作。

　　4)雙向驅動及時序控制模塊

　　CAN控制器SJA1000的地址總線和數據總線是按照INTEL的8位單片機總線規范設計的，與PC/104總線不能直接相連，中間要經過雙向總線驅動電路和時序轉換電路進行兩種總線信號的切換，即將PC/104總線的數據總線和I/O地址總線經過總線驅動器和時序轉換變成SJA1000的數據/地址復用總線，這里邊有一個關鍵的時序切換問題。控制總線的信號也要經過相應的轉換才能驅動總線控制器SJA1000。轉換電路原理框圖如圖3所示。

　　圖3中細實線表示數據線和地址線，粗實線表示控制線，細虛線表示片選信號。

　　在本設計中，數據總線和地址總線分別通過兩個八總線收發送器74HC245連接到CAN控制器SJA1000的數據、地址復用總線上。74HC245是8位的總線收發送器，具有三態輸出，可以進行雙向的數據傳送。這中間用可編程邏輯芯片GAL16V8設計了一個時序控制邏輯電路，控制兩片74HC245的工作，進行時序切換，并避免數據和地址產生可能的沖突。片選信號是由一片74H688產生的，74H688是一個8位的數值比較器/等值檢測器。通過波段開關來設定I/O地址，用74HC688來比較PC/104總線上的地址信息和設定的I/O地址是否相同，如相同則對SJA1000產生片選信號。控制總線的信號切換也是由可編程邏輯芯片GAL16V8來實現的。

　5)通信模塊

　　CAN總線通信模塊由CAN控制器SJA1000、光電隔離器6N137、CAN收發器82C250組成，如圖4所示。

　　a)SJA1000是PHILIP公司生產的標準CAN總線控制器，它在軟硬件設計上完全兼容基本CAN總線控制器PCA82C200，具有和它完全兼容的引腳和協議CAN2.0A，二者可以替換。另外，它還支持總線擴展協議集CAN2.0B。它有兩種工作模式：基本模式和擴展模式。在基本模式下，它有32個工作寄存器，而在擴展模式下，它有127個工作寄存器。本設計選用基本工作模式，即支持CAN2.0A協議。CAN控制器一方面具有與微控制器接口的功能，另一方面還能完成CAN通信協議所要求的全部功能。

　　b)82C250是CAN總線收發器，它是控制器和物理總線間的接口。CAN控制器的傳送和接收端不允許與總線直接相連，原因是：當網絡內某個節點未加電或發生故障時，將影響整個網絡的正常工作。另外，若總線出現短路故障時，CAN控制器的輸出驅動器有可能損壞。所以，在實現應用中必須在CAN控制器與總線之間設置一個接口電路。82C250能提供對總線的差動發送能力和對CAN控制器的差動接收能力。82C250還具有很強的驅動能力，能增大通信距離(最遠可達10Km)，可以進行斜率控制以降低射頻干擾，具有瞬間抗干擾能力。它有三種工作模式：高速模式、斜率控制模式和待機模式。本設計中采用了斜率控制模式，通過在8引腳上接一個18歐姆的電阻來控制總線上的斜率。

　　c)6N137是一個TI公司生產的高速光電隔離器，它具有較高的速度，可以滿足系統的要求，采用光電隔離電路以后，總線驅動器與總線控制器分別供電，隔斷了二者的電氣連接，進一步提高了抗干擾性能。
