寫入一個字節到24c02并讀出來驗證

本課的程序已經包含了上一顆的內容，增加了讀24c02的函數，請看程序：
―――――――――――――――――――――――――――――
#define uchar unsigned char //定義一下方便使用
#define uint unsigned int
#define ulong unsigned long
#include //包括一個52標準內核的頭文件
char code dx516[3] _at_ 0x003b;//這是為了仿真設置的
#define WriteDeviceAddress 0xa0 //定義器件在IIC總線中的地址
#define ReadDviceAddress 0xa1
sbit SCL=P2^7;
sbit SDA=P2^6;
sbit P10=P1^0;
//定時函數
void DelayMs(unsigned int number)
{
unsigned char temp;
for(;number!=0;number--)
{
for(temp=112;temp!=0;temp--) ;
}
}
//開始總線
void Start()
{
SDA=1;
SCL=1;
SDA=0;
SCL=0;
}
//結束總線
void Stop()
{
SCL=0;
SDA=0;
SCL=1;
SDA=1;
}
//發ACK0
void NoAck()
{
SDA=1;
SCL=1;
SCL=0;
}
//測試ACK
bit TestAck()
{
bit ErrorBit;
SDA=1;
SCL=1;
ErrorBit=SDA;
SCL=0;
return(ErrorBit);
}
//寫入8個bit到24c02
Write8Bit(unsigned char input)
{
unsigned char temp;
for(temp=8;temp!=0;temp--)
{
SDA=(bit)(input&0x80);
SCL=1;
SCL=0;
input=input<<1;
}
}
//寫入一個字節到24c02中
void Write24c02(uchar ch,uchar address)
{
Start();
Write8Bit(WriteDeviceAddress);
TestAck();
Write8Bit(address);
TestAck();
Write8Bit(ch);
TestAck();
Stop();
DelayMs(10);
}
//從24c02中讀出8個bit
uchar Read8Bit()
{
unsigned char temp,rbyte=0;
for(temp=8;temp!=0;temp--)
{
SCL=1;
rbyte=rbyte<<1;
rbyte=rbyte|((unsigned char)(SDA));
SCL=0;
}
return(rbyte);
}
//從24c02中讀出1個字節
uchar Read24c02(uchar address)
{
uchar ch;
Start();
Write8Bit(WriteDeviceAddress);
TestAck();
Write8Bit(address);
TestAck();
Start();
Write8Bit(ReadDviceAddress);
TestAck();
ch=Read8Bit();
NoAck();
Stop();
return(ch);
}
//本課試驗寫入一個字節到24c02并讀出來驗證

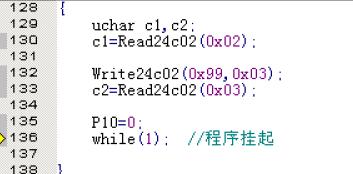

void main(void) // 主程序
{
uchar c1,c2;
c1=Read24c02(0x02);
Write24c02(0x99,0x03);
c2=Read24c02(0x03);
P10=0;
while(1); //程序掛起
}
――――――――――――――――
在主程序中，我們將上一課寫入的0x02位置的數據讀出來放在c1中，新寫了一個數據0x99在0x03位置中，并立即將它讀出來放在c2中。
編譯，運行，等P10燈亮后。我們看結果。
這次的看結果，我們要在仿真環境中直接看變量。點程序停止，觀察c1和c2的值，可以看到，分別為：0x88和0x99。數據正確！
