胡榮華 亞太區照明應用經理 ?艾睿電子有限公司

　　市場概述：

　　能源價格的持續上漲以及各國對于傳統白熾燈銷售禁令的陸續生效，使得LED照明迎來了投資發展的高潮。特別是由于去年的日本地震，導致了亞洲LED市場的爆發。

　　由于LED的長壽命特性，雖然大家一致認為集成一體化的LED燈具將是市場發展的趨勢。但由于常規白熾燈在數量上占整個燈具應用的一半還多，因此可以預見在未來的3到5年的時間里，采用傳統白熾燈的E14，E26，E27，B22等接口開發的LED替換燈仍然將占有市場的一席之地。

　　從市場的趨勢來看，球泡燈將會朝更便宜的價格，更高的光效、更高的可靠性和安全方向發展。

　　根據麥肯錫的市場研究報告《Lighting the Way》，LED球泡燈價格以每個季度9%左右的速度下跌。可以預見主流企業的450lm球泡燈的市場價格將會很快降到50元以?xún)?nèi)。而這個價格也是業內認為全面啟動民用市場的價格節點。

　　美國能源之星要求LED球泡燈的最小光效不能低于50lm/W（《10W），長期要求為70lm/W。目前市場上正規廠家的絕大多數產品光效普遍在在70lm/W左右。

　　安全性和可靠性是LED的生命。但由于LED市場缺乏有效的規范和監管，每個企業的LED燈具的安全性和可靠性參差不齊。市場廠充斥著很多劣質球泡燈。

　　廣東省質量技術監督局在今年8月21日通報自鎮流LED燈產品質量省級專項監督抽查結果，在7個地市21家企業生產的LED燈產品共23批次，產品不合格率為73.9 %。

　　盲目的拼價格卻忽視產品質量是導致如此高的產品不良率的根本原因。如何用最低的成本，設計出性能優越、可靠性好的球泡燈產品，是每個LED設計師面臨的挑戰。

　　現有技術路線和發展趨勢：

　　1、導熱塑料散熱器+非隔離驅動成為市場發展的趨勢：

　　現有的球泡燈散熱器材質主要有三種：鋁、陶瓷和導熱塑料。而鋁又有壓鑄鋁和擠壓鋁兩種散熱器。鋁散熱器是目前市場主要采用的散熱器形式。

　　使用鋁散熱器必須配合隔離式驅動電源，并小心設計絕緣防護、安全間距以滿足安規要求。相對于非隔離式驅動電源，隔離式驅動電源效率要低5%~10%，而價格卻要貴5元左右，而且生產工藝也相對復雜。導致整燈成本高而光效降低。因此，越來越多的燈具廠采用陶瓷和導熱塑料散熱器的球泡燈解決方案。

　　而陶瓷散熱器相比塑料散熱器而言，存在重量較大、批次的導熱性能差異大、易碎等缺點。因此導熱塑料散熱器將會是球泡燈市場發展的主要趨勢。

　　艾睿電子的導熱塑料散熱器，擁有多項專利技術，具有散熱性能好、重量輕、絕緣性能好、阻燃（符合UL 94V0），可低溫成型等優點。可以根據客戶的設計定制。已經被包括Osram，陽光照明等許多客戶所采用。

　　這三種材料各有優缺點。總結如下：

?

　　2、小功率LED將主導球泡燈市場應用：

　　小功率LED在價格上比大功率LED有優勢。多顆LED形成面發光源，可以避免眩光。因此采用多顆小功率LED作為光源仍將是LED球泡燈市場設計的主流方向。

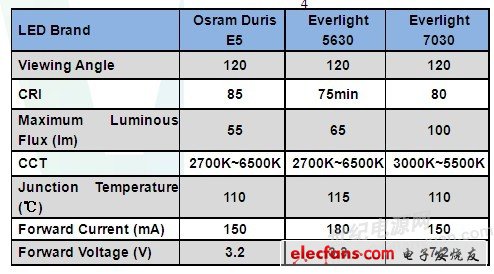

　　對于小功率LED，艾睿電子代理的品牌如歐司朗（Osram）的Duris E5， ***億光（Everlight）的5630，7030均十分適合于球泡燈的應用。

　　3、COB（Chip on Board）封裝應用于球泡燈，簡化了設計和生產

　　采用COB技術可以簡化設計，提高產品的一致性和可靠性。采用專用的COB LED連接器可以提高生產效率。由于不需要額外的金屬基板，因此降低了整燈成本。

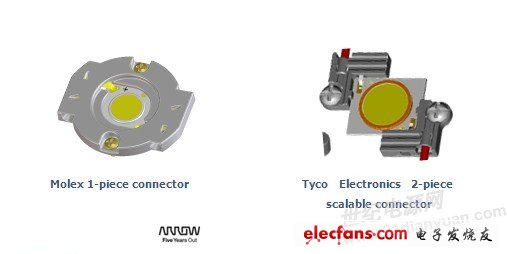

　　下圖顯示的是艾睿電子代理的CREE CXA1507配合專用COB連接器的安裝示意圖和基本性能參數。

　　4、能源之星有望廢除關于全角度發光球泡燈的要求：

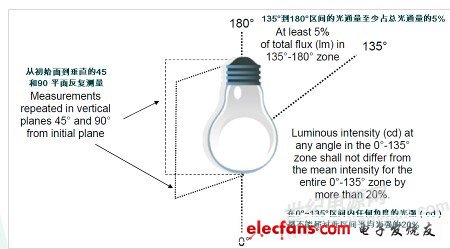

　　能源之星對于LED球泡燈有全角度發光的要求，在135°到180°發光區間的光通量至少占總光通量的5%。如下圖所示：

　　要實現全角度發光，現在一般采用Remote phosphor、機構設計和光學設計技術達到：

　　a.Remote phosphor（遠程熒光粉配合藍光LED）

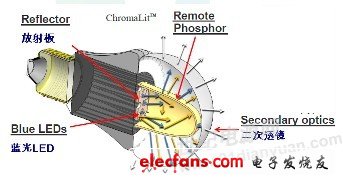

　　常用的白光LED本身有熒光粉。而Remote phosphor技術指將轉換波長的熒光材料與作為光源的藍光LED分開配置。來自多個藍光LED的光線混合后照射到熒光材料上產生白光。（如下圖所示）
?

　　藍光LED發出的光經過熒光粉轉換成白光，并在各個方向均勻的輻射，可以得到均勻的全角度發光球泡燈。

　　采用Remote phospor技術的球泡燈的光效比同功率的白光LED球泡燈的光效提高20%，而LED的結溫低15℃。目前，雷士照明、飛利浦照明均有采用Remote phosphor技術的球泡燈面市。

　　英特美（Intematix）是Remote phosphor領域的知名公司，獲得美國專利與商標局頒發的六項Remote phosphor專利。其ChromaLit（TM）品牌的Remote phosphor擴散罩已經由艾睿電子在亞太區獨家代理銷售（如下圖）。

　　b.機構設計

　　通過合理的機構設計，將LED均勻分布在球泡燈的不同方向上。多顆LED在各方向同時發光以滿足能源之星全角度發光的要求。

　　通過機構設計獲得全角度發光的球泡燈可以設計得十分巧妙和富有創意。但這種方式也存在設計和生產復雜，成本高等缺點。

　　c.光學設計

　　采用COB或普通白光LED，配合專門設計的全角度透鏡，也能設計出全角度發光球泡燈。如下為采用8顆CREE XBD配合專用透鏡設計的800lm 全角度發光球泡燈。

　　由于LED的發光角度一般小于120度，而設計全角度發光的燈具需要加大設計的復雜性并提高燈具的成本。而一般的照明應用不需要球泡燈全角度發光。因此，能源之星正在重新審視全角度放光的要求，并很有可能在年底之前廢除對LED球泡燈的此項要求。

　　5、智能調光控制用于高端球泡燈應用

　　現在的LED球泡燈的調光方式普遍沿用過去的可控硅調光方式。可控硅調光方式存在調光線形差，調光器的兼容性差以及整體效率低的問題。在未來的高端球泡燈應用中，將會見到智能無線調光器應用于LED球泡燈。比如采用Zigbee技術用智能手機對球泡燈進行調光控制，以及根據是否有人活動、以及自然光線的強弱自動調節空間照度的智能調光球泡燈。

　　TI/SVA， NXP， ATMEL均有類似的智能調光控制集成電路方案可供選擇。

　　LED球泡燈整體解決方案

　　為了加快LED照明燈具的普及，幫助燈具廠家以最短的時間設計出符合標準和市場要求的球泡燈產品，艾睿電子推出了基于導熱塑料散熱器+非隔離驅動電源+小功率LED的低成本高性能LED球泡燈參考設計，可以替換25W到60W白熾燈。

?

?
