nRF24L01寄存器地址與說明

　　nRF24L01是一款新型單片射頻收發器件，工作于2.4GHz～2.5GHzISM頻段。內置頻率合成器、功率放大器、晶體振蕩器、調制器等功能模塊，并融合了增強型ShockBurst技術，其中輸出功率和通信頻道可通過程序進行配置。nRF24L01功耗低，在以-6dBm的功率發射時，工作電流也只有9mA;接收時，工作電流只有12.3mA，多種低功率工作模式，工作在100mw時電流為160mA，在數據傳輸方面實現相對WiFi距離更遠，但傳輸數據量不如WiFi（掉電模式和空閑模式）使節能設計更方便。

　　nRF24L01所有的配置字都由配置寄存器來定義，這些配置寄存器可通過SPI口訪問。

　　SPI接口設置

　　SPI接口由SCK，MOSI，MISO及CSN組成。

　　（1）在配置模式下單片機通過SPI接口配置nRF24L01的工作參數。

　　（2）在發射或接收模式下單片機SPI接口發送或接收數據。

nRF24L01寄存器地址與說明

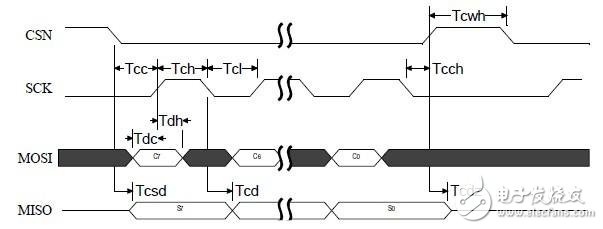

　　和SPI接口的指令共有8個，使用每個指令時必須使CSN變低，用完后將其變高。單片機的控制指令從nRF24L01的MOSI引腳輸入，而nRF24L01的狀態信息和數據信息是從其MISO引腳輸出并送給單片機的。利用SPI傳數時，他是先傳低位字節，再傳高位字節，并且在傳每個字節時是從高位字節傳起的。指令分別是；讀寄存器指令，格式是000A AAAA；寫寄存器指令，格式是001AAAAA（A AAAA代表寄存器在內存中的地址；讀Payload指令；寫Payload指令；清發射堆棧指令；清接收堆棧指令；發射數據再利用；空操作。

　　中斷

　　當nRF24L01的中斷源（TX_DS，RX_DR，MAX_RT）被置高時（TX_DS為發送成功標志位，RX_DR為接收數據成功標志位，MAX_RT為自動重發超上限標志位），就會使IRQ引腳置低。可以向狀態寄存器寫1來清這些中斷標志位。通過設置CONFIG寄存器的某些位來屏蔽掉這些中斷源，默認情況下，這三個中斷源都是允許的。

　　內存區

　　下面介紹nRF24L01的內存區，一共24個寄存器，以下選取幾個重要的加以介紹。

　　0號寄存器：第7位是保留位；第6位到第4位分別是TX_DS，RX_DR，MAX_RT屏蔽位，置高能屏蔽相應的中斷源；第3位是CRC使能位；第2位是選擇CRC長度；第1位是PWR_UP位，高電平為使芯片上電；第0位是發射、接收選擇位，高電平是發射，低電平是接收。

　　1號寄存器：第7和第6位是保留位，第5到第0位是使能通道5到通道0的自動應答，高電平有效。

　　2號寄存器：第7和第6位是保留位，第5到第0位是使能接收通道地址5到地址0，高電平有效。

　　4號寄存器：第7位到第4位是設置自動重發的時間，第3位到第0位是設置自動重發的次數。

　　7號寄存器是狀態寄存器，第7位是保留位，第6位是RX_DR位（1：接收堆棧中有了數據），第5位是TX_DS位（1：數據成功發送到接收方），第4位是MAX_RT位（1：達到重發射上限，產生超時中斷），第3到第1位是標志哪個通道接收數據，第0位是發射堆棧狀態位。

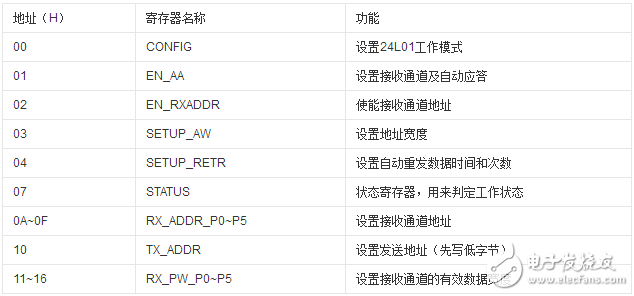

　　nRF24L01主要寄存器地址
