新一代手機多媒體協處理器SP5368

SP5368是一款面向手機平臺的多媒體功能擴展芯片，由北京思比科自主研發并經過了多次試驗和改進。這款芯片既支持CMOS圖像傳感器接入又支持模擬電視信號輸入，能夠為用戶擴展更多全新功能，在手機平臺接入該芯片就能夠輕松實現功能升級。USB2.0接口，SD卡以及觸摸屏技術帶來的便捷快速的使用方式只是SP5368多重功能所能帶來愉快體驗中的一部分，其強大的圖像處理能力，將帶領用戶暢游卓越的影像世界。SP5368低功耗、低價位的特點能為客戶提供更多的多媒體體驗，又是能夠降低解決方案的整體成本的體現。目前大多數的低成本的手機平臺尚不能夠在維持合理價位的前提下為用戶提供他們所期待的大量功能，SP5368不但能應付這些問題，同時在性價比上也能為手機制造商們贏得不少的加分。

SP5368不僅可以接入思比科的圖像傳感器，還可以兼容目前市面上多數主流的CMOS圖像傳感器，支持圖像分辨率達到200萬像素，即UXGA（1200H x 1600V）， 并提供8位YUV422數據接口。SP5368中所集成的圖像處理功能包括裁窗口功能，圖像縮放功能，可對圖像進行縮小，縮小比例可以達到1：64。提供內建的色彩空間變換算法和色彩增強算法，支持YUV422向RGB565、RGB555、RGB444轉換以滿足不同色深顯示屏的需求。其所包含的硬件色彩抖動算法，能夠明顯改善顯示效果。通過圖像處理單元可有效減少圖像模糊不清的現象，為用戶提供最佳的影像顯示效果。

SP5368提供模擬電視接收功能，可接收模擬電視信號，包括目前國際上兩種標準模擬電視信號制式NTSC和PAL。兼容接收兩種制式使得該芯片的使用不被局限在某一特定的范圍內，可為終端用戶提供簡便易攜的娛樂活動和商務應用。

USB因其即插即用和熱插拔的特性已經廣泛進入各種電子設備領域，將USB控制單元植入SP5368更加規范了與計算機的連接和通信。通用的USB 1.1/2.0 全速工作模式的支持以及適應大容量存儲設備類1.0標準使得采用SP5368的手機能更方便快捷地進行數據傳輸。USB控制單元控制完成SP5368在本地存儲系統與其他USB兼容系統之間進行數據傳輸和交換，峰值傳送速率能夠達到1MB。USB控制單元與SD卡控制單元協同工作，能夠使手機實現U盤存儲功能。SP5368集成這兩個模塊能夠輕松實現如音樂視頻文件，文檔表格等，多種數據文件的交互與存儲。

SD卡作為新一代半導體快閃記憶設備，因其讀寫速度快和數據存儲安全的特性被廣泛應用。將SD卡控制單元植入SP5368將使設備的存儲容量更大，其小體積的特點更適于各種便攜式個人移動信息終端，尤其是手機。在SD卡工作模式下，SD卡控制單元在運行于基帶芯片的驅動程序的控制下，可對SD卡進行讀寫操作。SP5368內建的SD/MMC卡控制器兼容SDC 1.10及 MMC 2.11標準，峰值傳送速率可達2.4MB，最大支持16GB的T卡。

SP5368集成的觸摸屏控制單元能夠有效處理來自觸摸屏的控制數據。集成這個模塊到SP5368使得用戶可以更直觀方便地控制設備和設備中的各種功能應用。整合到SP5368芯片當中的4線觸摸屏接口支持最大分辨率為QVGA，并內建8/12位SAR-ADC。該觸摸屏支持點觸和連筆方式，不僅能夠實現簡單的菜單選擇，也能夠進行復雜的文字輸入，甚至是很多用戶期待的繪圖功能。

在同一芯片上同時使用如此多的功能，接入如此多的外部設備，不可避免的需要一種技術能夠有效地使能這些設備而不發生沖突。思比科設計的片選信號擴展方法能夠解決這樣的問題，通過地址線選擇將2個輸入信號擴展成多個輸出信號，由這些信號對圖像傳感器、USB接口、SD卡、觸摸屏等設備逐一進行使能，進而實現SP5368對不同外部設備的讀寫控制。

SP5368能夠從眾多類似產品中脫穎而出，一是因為在原有技術的基礎上進行了創新和發展，采用了全新的體系架構，在提升性能的同時，大大降低了系統成本，而且使系統集成更加容易。二是因為其能滿足當前市場的需求并有效降低整個設備的成本。所有這些因素都使得SP536與當前手機平臺的結合成為引人注目的技術。

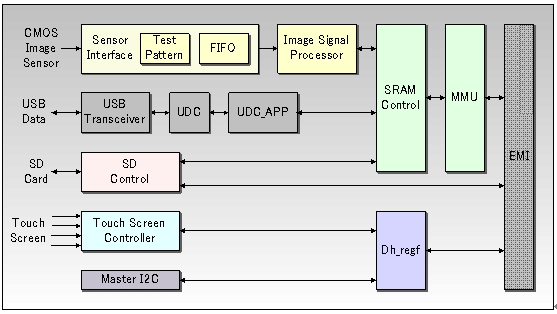

圖：SP5368內部結構框圖。
