3、認證測試

　　認證測試是線纜置信度測試中最嚴格的。認證測試儀在預設的頻率范圍內進行許多種測試，并將結果同TIA 或ISO 標準中的極限值相比較。這些測試結果可以判斷鏈路是否滿足某類或某級（例如超5類，6類，D級）的要求。此外，驗證測試儀和鑒定測試儀通常是以通道模型進行測試，認證測試儀還可以測試永久鏈路模式。永久鏈路模型是綜合布線時最常用的安裝模式。另外，認證測試儀通常還支持光纜測試，提供先進的圖形終端能力并提供內容更豐富的報告。一個重要的不同點是只有認證測試儀能提供一條鏈路是“通過”或“失敗”判定能力。

　　認證測試的測試內容主要包括：

　　① 對纜線傳輸信道包括布線系統工程的施工、安裝操作、纜線及連接硬件質量等方面綜合布線系統的整體指標，按標準所要求的各項參數、指標進行逐項測試和比較判斷是否達到某類或某級（例如超五類、六類、D級）和國家或國際標準的要求。認證測試是纜線置信度測試中最嚴格的。

　　② 認證測試分為基本測試項目和任選測試項目，對于五類線系統基本測試項目有：長度、接線圖、衰減、近端串音損耗。任選項目有衰減對串擾比、環境噪聲干擾強度、傳播時延、回波損耗、特性阻抗、直流環路電阻等。這些內容根據工程的規模、用戶的要求及測試的功能條件進行選擇。

　　③ 超五類/D級系統、六類以上布線系統測試內容應按照ANSI/EIA/TIA-568B和ISO/IEC11801：2000+標準要求的測試內容進行測試。

　　④ 三類大對數電纜（垂直主干線）的測試內容，按照GB/T50312-2000中規定執行。

　　⑤ 屏蔽布線系統的測試：

　　應在現場進行對屏蔽電纜屏蔽層兩端通導測試，檢驗屏蔽層連接性是否完好，全屏蔽的直流電阻應小于下式計算值：

　　R(D)=62.5/D

　　式中：R(D)——總屏蔽電阻（Ω/km）

　　D——總屏蔽外徑

三、　測試過程及結果的判定

　　1、測試模型

　　在進行布線鏈路測試時，應該按照線纜級別不同選擇不同的鏈路模型。在測試三、四、五類雙絞線纜時選擇基本鏈路，在進行超五類、六類測試時，應按照永久鏈路模型進行。

　　雙絞線水平測試模型

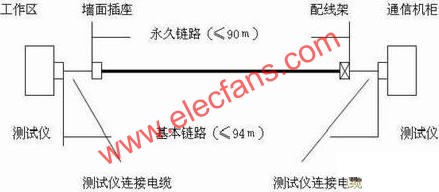

　　（1）永久鏈路和基本鏈路（見圖1）

圖1 永久鏈路和基本鏈路模型示意圖

　　由TIA/EIA568-B重新對測試鏈路定義，在進行超五類、六類雙絞線纜測試時，使用永久鏈路代替基本鏈路。在進行測試時，應選用永久鏈路測試模塊，該模塊和測試跳線合成一起，測試完后，測試儀能自動將測試跳線長度減掉，顯示的是永久鏈路的實際長度。

　　（2）通道（見圖2）

圖2 通道鏈路模型示意圖
