調音臺的基礎知識
混頻器用于各種射頻/微波應用，包括軍用雷達、蜂窩基站等。射頻混頻器是一種三端口無源或有源器件，可以對信號進行調制或解調。其目的是改變電磁信號的頻率，同時（希望）保留初始信號的其它特性（例如相位和振幅）。頻率轉換的一個主要原因是允許接收的信號在射頻以外的頻率放大。

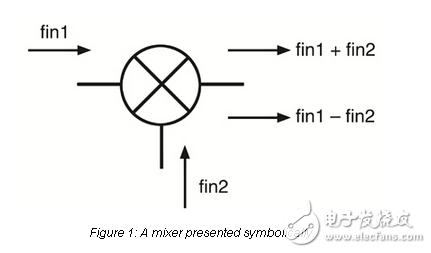

Figure 1 shows the mixer’s three ports： fin1 and fin2 are the input ports while the output port is the both the sum and the difference in frequency of the inputs：

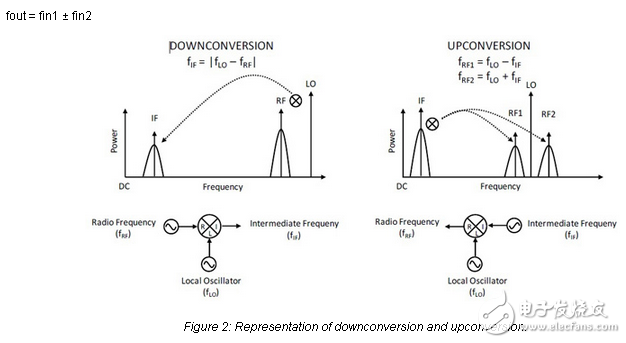

三個端口（圖2）被稱為rf輸入端口、LO（本地振蕩器）輸入端口和中頻（中頻）輸出端口。調音臺又稱如果混頻器是一個接收器或作為上如果是一個發射機部分作為下變頻器。
根據混頻器使用的應用程序，LO通常用正弦連續波信號或方波驅動。在概念上，LO信號充當混頻器的門，混頻器在LO電壓較大時被認為是混頻器，當它是一個小電壓時。羅只能輸入端口，而射頻和中頻端口可以第二輸入或輸出之間的互換。
