電子式電流、電壓互感器的逐步實用化和智能開關設備的改進，使得變電站自動化系統過程層與間隔層之間并行電纜連接將被基于交換式以太網的串行通信網絡所代替，這種通信方式又稱作過程總線（process bus）通信，采樣測量值和跳閘命令是過程總線上數據通信最為重要的兩類信息。IEC61850標準定義了兩種抽象模型：采樣值傳輸（SAV）模型和通用的以對象為中心的變電站事件（GOOSE）模型。其中SAV模型應用于采樣值傳輸及相關服務，而GOOSE模型則提供了變電站事件（如命令、告警等）快速傳輸?shù)臋C(jī)制，可用于跳閘和故障錄波啟動等。為簡化敘述，以下將采樣值報文稱之為SAV報文，跳閘命令報文稱之為GOOSE報文。

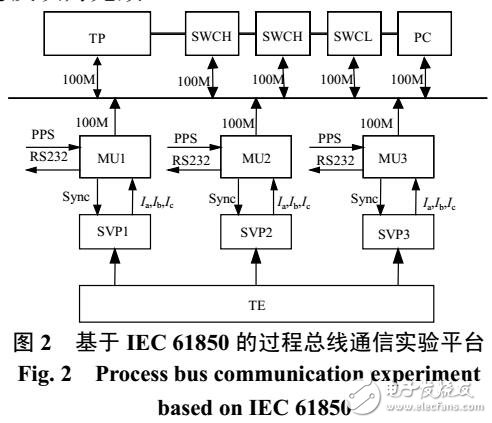

SAV報文和GOOSE報文的傳輸均采用發布者／訂閱者（ publisher/subscriber）通信結構，本文分析了此種通信結構在這兩類信息傳輸中的靈活應用。由于過程總線上數據通信流量大且報文優先級存在差異，利用交換式以太網傳輸這兩類信息的可行性必須深入研究和實驗驗證，為此搭建了基于IEC 61850標準的過程總線通信平臺，在此基礎上揭示了SAV模型和GOOSE模型映肘到具體通信堆棧的實現機制，并通過實驗提出一種實用方案，以保證過程總線通信的服務質量（Quality of Service）。
