DS18B20中文手冊免費下載

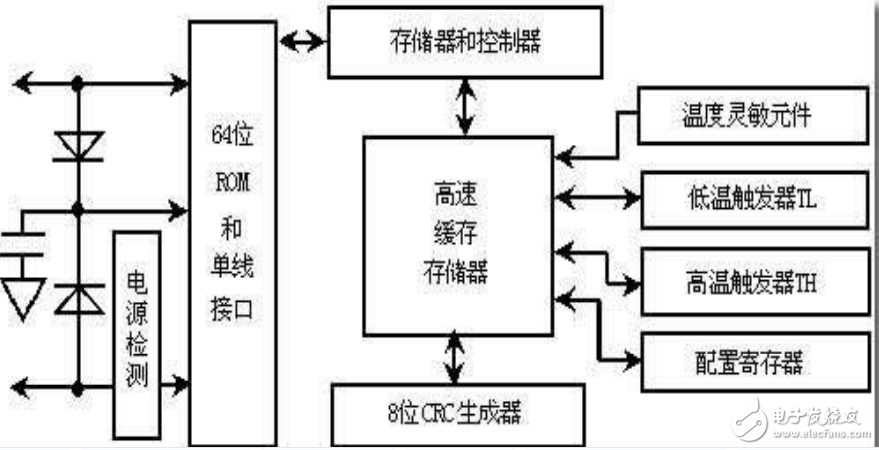

DS18B20的內部結構框圖如下圖所示。64 位只讀存儲器儲存器件的唯一片序列號。高速暫存器含有兩個字節的溫度寄存器，這兩個寄存器用來存儲溫度傳感器輸出的數據。
除此之外，高速暫存器提供一個直接的溫度報警值寄存器（TH和TL），和一個字節的配置寄存器。配置寄存器允許用戶將溫度的精度設定為9，10，11或12位。TH， TL和配置寄存器是非易失性的可擦除程序寄存器（EEPROM），所存儲的數據在器件掉電時不會丟失。
光刻ROM中的64位序列號是出廠前被光刻好的，它可以看作是該DS18B20的地址序列碼。64 位光刻ROM的排列是：開始8位（28H）是產品類型標號，接著的48位是該DS18B20自身的序列號，最后8位是前面56位的循環冗余校驗碼。
（CRC=X8+X5+X4+1）。光刻ROM的作用是使每一個DS18B20都各不相同，這樣就可以實現一根總線上掛接多個DS18B20的目的。
