傳感器仿真
1.1 電渦流傳感器的組成結構

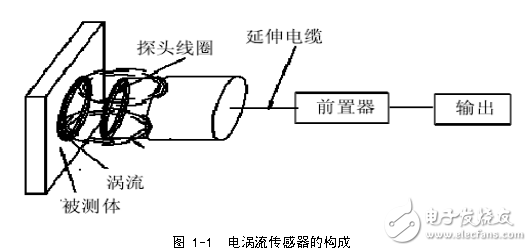

電渦流傳感器主要由三部分組成：探頭線圈、延伸電纜、前置器，如圖 1-1所示：
當電渦流傳感器進行檢測時，必須配以被測導體才能進行。實際上傳感器探頭線圈是通過與被測導體之間的相互作用，從而產生被測信號的部分，它是由多股漆包銅線繞制的一個扁平線圈固定在框架上構成，線圈框架的材料是聚四氟乙烯，其順耗小，電性能好，熱膨脹系數小；延伸電纜是耐高溫的射頻電纜，其作用就是連接前段的傳感器探頭和后端的前置器；前置器是一個能屏蔽外界干擾信號的金屬盒子，測量電路完全裝在前置器中，并用環氧樹脂灌封。前置器的外殼上有三個端子，分別為電源，公共段和輸出端，一個接頭與電纜相連。另外傳感器探頭線圈不是裸露在外的，是裝在傳感器殼體內。它用于固定傳感器的頭部，并作為測試時的裝夾結構，一般由不銹鋼制成。
