超聲波測量技術提供了一種無阻礙式的方法， 這是一種沒有活動部件，低壓降和低能量消耗以及高精度的測量流量的方法。將溫度測量與超聲流量測量相結合設計出戶用超聲式熱量表。相比傳統的機械式熱表相比克服了易損壞，精度低等缺點，因此超聲波熱量表將是今后熱量表發展的趨勢。本文具體描述了應用德國 ACAM 公司設計的 TDC-GP2 時間轉換芯片開發超聲波熱表系統時所具備低功耗，高精度以及其他方面的優勢。

　　概述

　　超聲波用于氣體和液體的流速測量有許多優點。和傳統的機械式流量?jī)x表、電磁式流量?jī)x表相比它的計量精度高、對管徑的適應性強、非接觸流體、使用方便、易于數字化管理等等。近年來，由于電子技術的發展，電子元?dú)饧某杀敬蠓认陆担沟贸暡髁績x表的制造成本大大降低，超聲波流量/熱量計也開始普及起來。本文著重介紹了由德國 ACAM 公司設計生產的高精度時間測量芯片 TDC-GP2 在超聲波時差法流量/熱量測量系統設計中所具備的重要功能，以及其在超聲波時差測量上非常顯著的優勢。

　　超聲波熱表測量原理

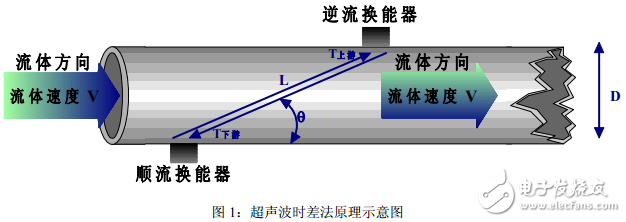

　　超聲波熱量表（Ultrasonic Heat meter）是在超聲波流量計的基礎上加上溫度測量，由流體的流量和供、回水溫差來計算出向用戶提供的熱量。其中流量測量部分是應用一對超聲波換能器相向交替（或同時）收發超聲波，通過觀測超聲波在介質中的順流和逆流傳播時間差來間接測量流體的流速，再通過流速來計算流量的一種間接測量方法，如圖 1 所示。
