發視頻POS機的工作原理與基于Cortex M3芯片的嵌入式POS機系統設計
資料介紹
本文介紹了以STM32F107 單片機為核心的POS 機、數據采集和數據輸出的小規模銷售系統。目前的嵌入式收款機系統在硬件和軟件方面在成本上沒有有效的控制，在功能上沒有很充分地開發。而此款POS 系統平臺則擁有成本低廉、操作方便、易于自檢維修等方面的優勢。
POS 機的基本作業原理是先將商品資料輸入進SPIFlash 中存儲，商品上的條碼可以通過掃描槍上的光學讀取設備直接讀入，根據條形碼在收款機內存中的商品數據庫找到該商品的相關內容，當然也可以直接用鍵盤輸入條形碼。每一筆商品銷售明細資料亦可自動統計，并且最多可以存一萬筆以上交易記錄。
1 系統設計
1.1 硬件結構
本系統采用ARM Cortex M3 為內核的32 位微處理器STM32F107VC，其主頻為72 Hz，該芯片內部采用哈佛結構，內部集成了最大存儲空間為256K 的Flash和64K 的SRAM，還有大量的I/O 口和外設（2 個I2 C 總線，3 個SPI，2 個I2 S，5 個USART，2 個CAN 等等）連接在2 個APB 總線上。

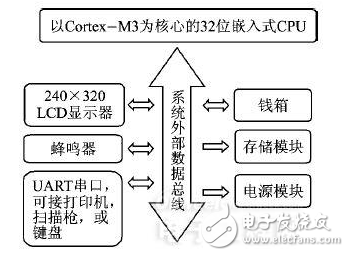

該系統硬件主要包括：收款數據處理模塊、收款程序存儲模塊、收款數據存儲模塊、串口調試模塊、收款顯示模塊、報表打印模塊、USB 模塊。系統硬件結構框圖如圖1所示。
圖1 系統硬件結構框圖
