Profibus 由于其強大的功能在工業現場中有著廣泛的應用，本文研究了 Profibus現場總線溫室控制信息管理系統的原理與組成。控制系統的硬件平臺由 SIEMENS 公司的IM180 主站和 IM183 從站接口板構成，圖形用戶界面軟件采用 VB、SQL Server、3DSMax等軟件開發，該系統已在實際中得到成功應用。

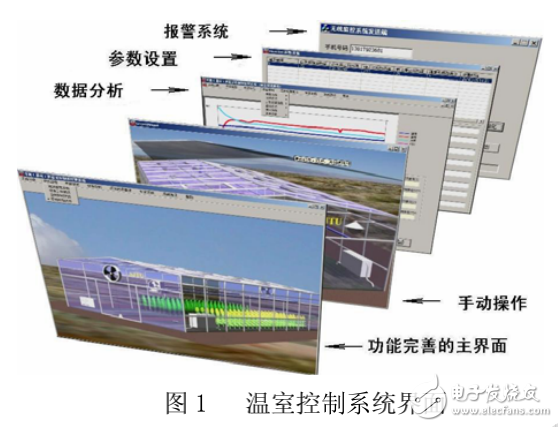

在本系統的研制過程中，考慮到現實中的溫室系統往往不是單一的溫室而是多個溫室組成的溫室群，對于控制信號的傳輸距離要求較長、需要采集的數據多、需要控制的對象多樣復雜，故而采用 Profibus 現場總線作為溫室系統的控制系統。同時還考慮到，操作人員對Profibus 總線技術相對陌生、溫室控制參數復雜，所以為溫室控制系統設計了便于使用的可視化操作界面（見圖 1）。
溫室控制系統硬件由上位機、主站（Siemens IM180 控制器）、從站（Siemens IM183 控制器）和分散外設（傳感器、電機、噴灌系統、補光系統、加熱系統、降溫設備以及報警裝置等）組成。系統處于工作狀態時，上位機通過與主站的接口實時采集主站、從站的實時信息（溫濕度、光照強度、CO2 濃度等），經過數據轉換得到溫室內氣候狀態和各從站工作狀態的數據，將這些數據和數據庫內的標準參數進行比較，得到操作信息，通過與主站的接口傳送到主站，主站將這些信息轉換為控制設備能夠識別的指令信號并通過現場總線從站發出控制指令。
