電阻式傳感器就是利用一定的方式將被測量的變化轉化為敏感元件電阻值的變化，進而通過電路變成電壓或電流信號輸出的一類傳感器。可用于各種機械量和熱工量的檢測，它結構簡單，性能穩定，成本低廉，因此，在許多行業得到了廣泛應用。

　　目前，常用的電阻傳感器主要有電阻應變片、熱電阻、光敏電阻、氣敏電阻和濕敏電阻等幾大類。

　　電阻應變片的類型及常用材料

　　根據應變片的質地，主要有金屬電阻應變片和半導體應變片兩大類。

　 ?金屬電阻應變片

　　此類應變片的結構形式有絲式、箔式和薄膜式三種。

　　1） 絲式應變片

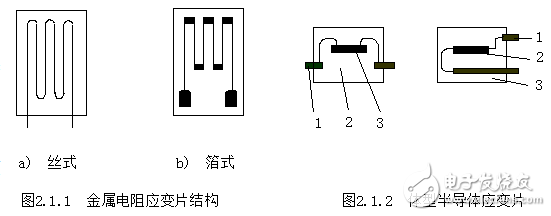

　　如圖2.1.1a所示，它是將金屬絲按圖示形狀彎曲后用粘合劑貼在襯底上而成，基底可分為紙基，膠基和紙浸膠基等。電阻絲兩端焊有引出線，使用時只要將應變片貼于彈性體上就可構成應變式傳感器。它結構簡單，價格低，強度高，但允許通過的電流較小，測量精度較低，適用于測量要求不很高的場合使用。

　　2） 箔式應變片

　　該類應變片的敏感柵是通過光刻、腐蝕等工藝制成。箔柵厚度一般在0.003-0.01mm之間，它的結構如圖2.1.1b所示。箔式應變片與絲式應變片比較其面積大，散熱性好，允許通過較大的電流。由于它的厚度薄，因此具有較好的可繞性，靈敏度系數較高。箔式應變片還可以根據需要制成任意形狀，適合批量生產。

　　3）金屬薄膜應變片

　　它是采用真空蒸鍍或濺射式陰極擴散等方法，在薄的基底材料上制成一層金屬電阻材料薄膜以形成應變片。這種應變片有較高的靈敏度系數，允許電流密度大，工作溫度范圍較廣。
