PCB 地線干擾的共阻干擾
共阻干擾存在的幾種形式本章重點是：講述了共阻干擾的幾種常見形式，會產生幾種經典后果：干擾會被放大后輸出、干擾被衰減后輸出、干擾被原原本本地輸出等。（地線）共阻干擾存在的根本原因是：（地）導線存在阻抗，且干擾與被干擾信號有共同的信號回路。（什么是“信號回路”，在“噪聲的起源”已經解釋。） 3.1、共阻干擾的幾種形式 3.1.1、完全沒有共阻噪聲理想狀態，導線無阻抗、分布參數，不存在噪聲。Av-niose = 0 ：

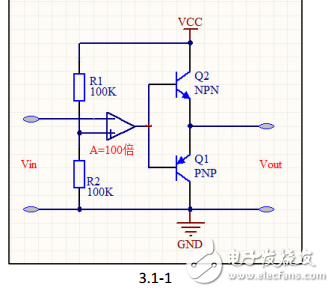

如圖 3.1-1，理想狀態下，Vout = 100*Vin，輸出沒有噪聲。 3.1.2、共阻噪聲最糟糕的狀態最壞的布線情況，噪聲會被“加倍放大”。Av-niose 》》 1 ：
