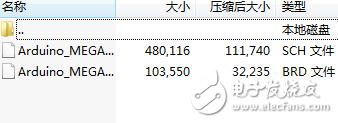

2560 Protel 版本
Arduino Mega2560也是采用USB接口的核心電路板，它最大的特點就是具有多達54路數字輸入輸出，特別適合需要大量IO接口的設計。Mega2560的處理器核心是ATmega2560，同時具有54路數字輸入/輸出口（其中16路可作為PWM輸出），16路模擬輸入，4路UART接口，一個16MHz晶體振蕩器，一個USB口，一個電源插座，一個ICSP header和一個復位按鈕。Arduino Mega2560也能兼容為Arduino UNO設計的擴展板。Arduino Mega2560已經發布到第三版，與前兩版相比有以下新的特點：
在AREF處增加了兩個管腳SDA和SCL，支持I2C接口；增加IOREF和一個預留管腳，將來擴展板將能兼容5V和3.3V核心板。
改進了復位電路設計。
USB接口芯片由ATmega16U2替代了ATmega8U2。
概要
處理器 ATmega2560
工作電壓 5V
輸入電壓（推薦） 7-12V
輸入電壓（范圍） 6-20V
數字IO腳 54 （其中16路作為PWM輸出）
模擬輸入腳 16
IO腳直流電流 40 mA
3.3V腳直流電流 50 mA
Flash Memory 256 KB （ATmega328，其中8 KB 用于 bootloader）
SRAM 8 KB
EEPROM 4 KB
工作時鐘 16 MHz
