Nokia/諾基亞5110 LCD原理應用資料：LPH7366 是NOKIA 公司生產的可用于其5110、6150，6100 等系列移動電話的液晶顯示模塊，國內廠家也生產有類似的兼容產品。該產品除應用于移動電話外，也可廣泛應用于各類便攜式設備的顯示系統。與其它類型的產品相比，該模塊具有以下特點：
●84x48 的點陣LCD，可以顯示4 行漢字，
●采用串行接口與主處理器進行通信，接口信號線數量大幅度減少，包括電源和地在內的信號線僅有9 條。支持多種串行通信協議（如AVR 單片機的ＳＰI、MCS51 的串口模式０等），傳輸速率高達4Mbps，可全速寫入顯示數據，無等待時間。
●可通過導電膠連接模塊與印制版，而不用連接電纜，用模塊上的金屬鉤可將模塊固定到印制板上，因而非常便于安裝和更換。
●LCD 控制器／驅動器芯片已綁定到LCD 晶片上，模塊的體積很小。
●采用低電壓供電，正常顯示時的工作電流在200μA 以下，且具有掉電模式。
LPH7366 的這些特點非常適合于電池供電的便攜式通信設備和測試設備中
2 概述

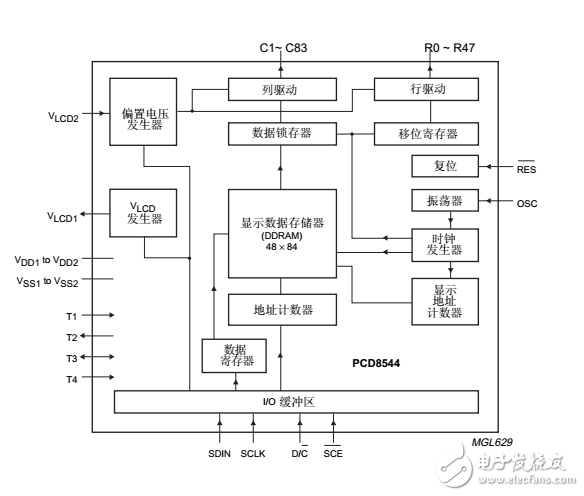

PCD8544 是一塊低功耗的 CMOS LCD 控制驅動器，設計為驅動 48 行 84 列的圖形顯示。所有必須的顯示功能集成在一塊芯片上，包括 LCD 電壓及偏置電壓發生器，只須很少外部元件且功耗小。
PCD8544 與微控制器的接口使用串行總線。
PCD8544 采用 CMOS 工藝。
