摘要：
普通的家用時鐘一般只能設置一個鬧鐘時間，但很多人均需為工作日、周末、早晨、午休等不同時段設置不同的鬧鐘時間。如果是使用普通的鬧鐘，只好每次休息前重新設置，很不方便，有時甚至會出現忘記更改鬧鐘設置而睡過頭的情況。針對這種情況，本人利用89C51單片機設計了一款有8種鬧鐘設置的時鐘，通過一段時間的使用，情況良好。
元件清單
ATMEL89C51單片機 1片 24C08EEPROM 1片
24M晶振 1個 9V變壓器(3VA) 1個
470uF電容 1個 100uF電容 1個
10uF電容 1個 0.1uF電容 1個
33pF電容 2個 蜂鳴器 1個
9014(或其它NPN管)8個 ksp92(或其它PNP管) 1個
470歐電阻 1個 10K歐可調電阻 1個
10K歐電阻 4個 按鈕開關 4個
可裝四節電池的電池盒 1個 萬能板(約12CM*17CM) 1塊
所有元件按以下的電路圖焊接在一塊萬能板上。注意LM317的輸出應由低調高，以免燒IC。

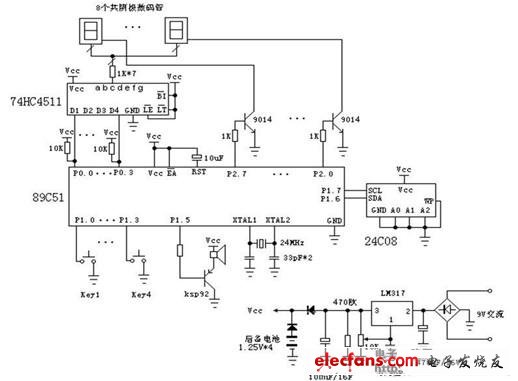

電路圖
?
