發視頻資料介紹
LED點陣顯示屏具有運行可靠、安全、節能、成本低、使用方便等特點。本文討論了基于單片機的LED點陣顯示控制系統設計所用的各種方法，制作出一個以單片機作為控制單元的點陣顯示屏。設計采用動態掃描的顯示方法，選取74LS154和74LS595芯片分別構成行、列驅動電路，單片機通過行、列驅動電路，可對點陣顯示模塊單元進行行列信號控制，達到控制點陣顯示屏正常顯示漢字、圖片信息的設計要求。

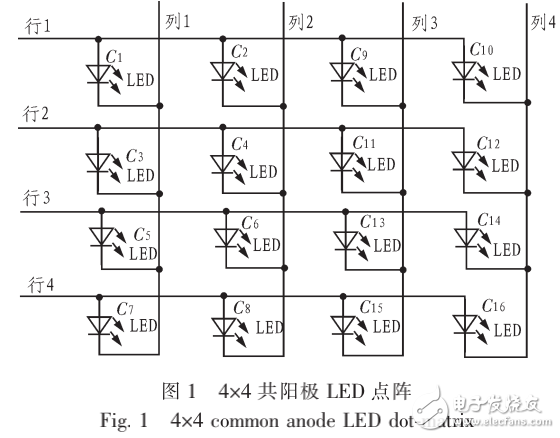

對于點陣型LED顯示可以采用共陰極或共陽極，本系統采用共陽極，其硬件電路如圖1所示。當行上有一正選通信號時，列選端四位數據為0的發光二極管便導通點亮。這樣只需要將網形或文字的顯示編碼作為列信號跟對應的行信號進行逐次掃描，就可以逐行點亮點陣。只要掃描速度大于24 Hz．由于掃描時間很快，人眼的視覺有暫留效應，就可以看到顯示的是完整的圖形或文字。
