圖像傳感器
概述
fpx8341彩色圖像傳感器的低電壓，高性能CMOS圖像傳感器，模擬提供單片數字/模擬PAL / NTSC圖像傳感器的全部功能。封裝。圖像處理電路還具有黑電平校準、透鏡校正等功能，自動白平衡控制，自動曝光增益控制，白/黑像素校正，彩色矩陣和插值。它們通過I2C總線接口的控制提供完整的幀圖像。該產品適用于占地面積小、電壓低、功耗低、成本低的應用場合。彩色攝像機。

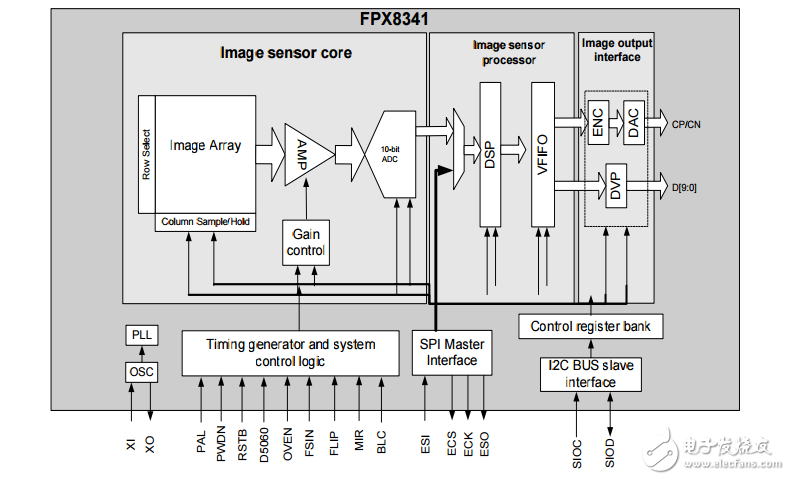

架構
fpx8341傳感器的核心在與模擬輸出恒定的幀速率產生像素?cái)?shù)據流。定時發生器輸出信號以訪問圖像陣列的行，預充電和采樣。串聯數組。在預充電和采樣之間的時間內，像素隨著曝光時間的減少而減小。這就是曝光時間。曝光時間是通過調整預充電和采樣之間的時間間隔來控制的。在對行中的像素的數據進行采樣之后，通過模擬電路對其進行處理。校正偏移量并乘以相應增益的數據。下面是模擬處理為陣列中的每個像素輸出10位數據的ADC。
