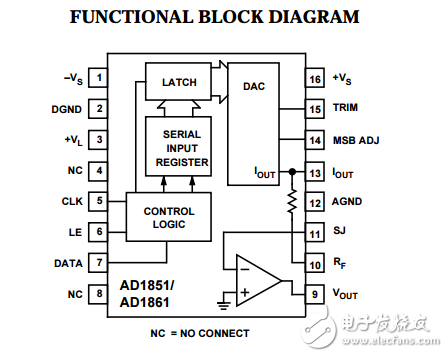

AD1851/AD1861均為單芯片PCM音頻DAC。AD1851為16位器件，AD1861為18位器件。每款器件均提供電壓輸出放大器、DAC、串行至并行寄存器和基準電壓源。AD1851/AD1861的數字部分由CMOS邏輯元件構成，采用ADI的2 μm ABCMOS工藝制造。模擬部分則由雙極性、MOS器件以及薄膜電阻構成。

　　利用這些電路元件組合以及精心設計和布局技術，可共同實現高性能音頻回放。對線性誤差進行激光調整后，總諧波失真較低。另外還提供可選的線性調整引腳，利用它可以消除中間電平時的殘留差分線性誤差。此特性對于低振幅信號的低失真再現特別有利。輸出突波也很小，有助于整體性能達到較高水平。輸出放大器則可實現快速建立時間和高壓擺率，可在最高8 mA負載電流時提供完整的±3 V信號。在電流輸出模式下使用時，AD1851/AD1861提供±1 mA輸出信號。輸出放大器具有短路保護功能，可以承受無限大的對地短路電壓。

　　串行輸入接口由時鐘引腳、數據引腳和鎖存使能引腳組成。串行二進制補碼數據字由外部時鐘以MSB優先的方式讀入DAC。鎖存使能信號將輸入字從內部串行輸入寄存器傳送至并行DAC輸入寄存器。AD1851輸入時鐘支持12.5 MHz數據速率，AD1861輸入時鐘支持13.5 MHz數據速率。該串行輸入端口與消費類音頻產品所用的第二代數字濾波器芯片兼容。這些濾波器均以2倍、4倍、8倍、16倍采樣頻率的過采樣速率工作。

　　所有器件的關鍵特性（THD+N和信噪比）均經過100%測試。

　　AD1851/AD1861采用±5 V電源供電，適用于家電市場。數字電源VL可以與模擬電源 VS 和 -VS 分離，以減少數字串擾。同時還提供獨立的模擬接地和數字接地引腳。功耗典型值為100 mW。

　　AD1851/AD1861提供16引腳塑封DIP和16引腳塑封SOIC兩種封裝。兩種封裝均采用與AD1856和AD1860 PCM音頻DAC一樣的工業標準引腳排列方式。因此，AD1851/AD1861可以直接替代采用±5電源的AD1856/AD1860設計。保證工作溫度范圍為-25°C至+70°C，保證工作電壓范圍為±4.75 V至±5.25 V。
