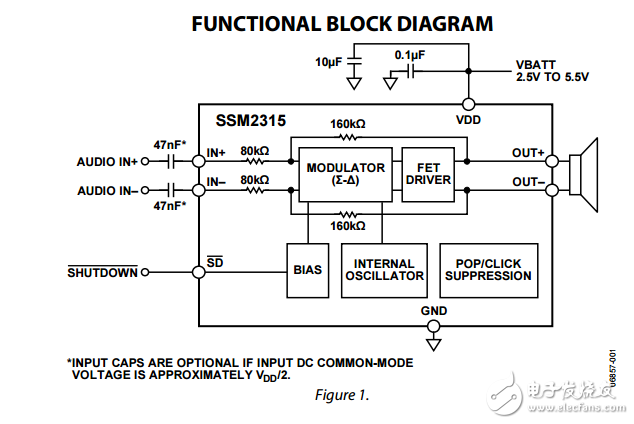

SSM2315采用高功效、低噪聲調制方案，無需外部LC輸出濾波器。即使輸出功率較低時，該調制方案仍然能提供高功效。采用5.0 V電源時，以1.4 W功率驅動8 Ω負載時的功效比為93%，以3 W功率驅動3 Ω負載時的功效比為85%，信噪比（SNR）高于103 dB。與其它D類架構相比，采用擴頻脈沖密度調制可提供更低的電磁輻射。
SSM2315具有微功耗關斷模式，關斷電流典型值為20 nA。對SD 引腳施加邏輯低電平可以使能關斷模式。
該器件還內置“爆音與咔嚓聲”抑制電路，可以使器件開啟和關閉期間輸出端的電壓突波最小，從而降低啟動和停用時的聲頻噪聲。
SSM2315提供完全差分輸入，可以出色地抑制輸入端的共模噪聲。如果直流輸入共模電壓約為VDD/2，則可以省去輸入耦合電容。
該器件的默認增益為6 dB，用戶可以利用一對外部電阻降低該增益（請參考“增益”部分）。
SSM2315的額定溫度范圍為?40°C至+85°C工業溫度范圍。它還內置熱關斷和輸出短路保護功能，采用9引腳、1.5 mm x 1.5 mm晶圓級芯片規模封裝（WLCSP）。
