發視頻資料介紹
PMSM 和 BLDCM 的相似之處
PMSM 起源于饒線式同步電機，它用永磁體代替了繞線式同步電機的激磁繞組，它的一個顯著特點是反電勢波形是正弦波，與感應電機非常相似。在轉子上有永磁體，定子上有三相繞組。 BLDCM 起源于永磁直流電機，它將永磁直流電機結構進行“里外翻”，取消了換相器和電刷，依靠電子換相電路進行換相。轉子上有永磁體，定子上有三相繞組。目前在空間飛行器中使用的 PMSM 和 BLDCM 轉子主要是表面貼裝永磁體結構。因此從構成結構上看，兩者非常相似。
PMSM 和 BLDCM 的不同之處
? 反電勢不同，PMSM 具有正弦波反電勢，而 BLDCM 具有梯形波反電勢。
? 定子繞組分布不同，PMSM 采用短距分布繞組，有時也采用分?jǐn)?shù)槽或正弦繞組，以進一步減小紋波轉矩。而 BLDCM 采用整距集中繞組。

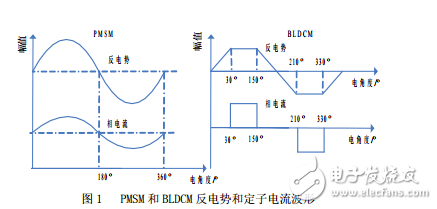

? 運行電流不同，為產生恒定電磁轉矩，PMSM 需要正弦波定子電流；BLDCM 需要矩形波電流。PMSM 和 BLDCM 反電勢和定子電流波形如圖 1 所示。
