步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制元件。采用 AT89C52 單片機內部的定時器改變CP 脈沖的頻率從而實現對步進電機的轉速進行控制，實現了電機調速與正反轉的功能 ， 并使用 EDA 軟件 Proteus 對設計進行了仿真 ， 同時還設計了硬件電路。結果表明 ，使用 Proteus 仿真結果與硬件電路實驗結果基本一致。先采用Proteus仿真 ，再移植到相應的硬件電路，這種方式可以減小系統開發成本和周期，具有一定的推廣價值。
硬件設計

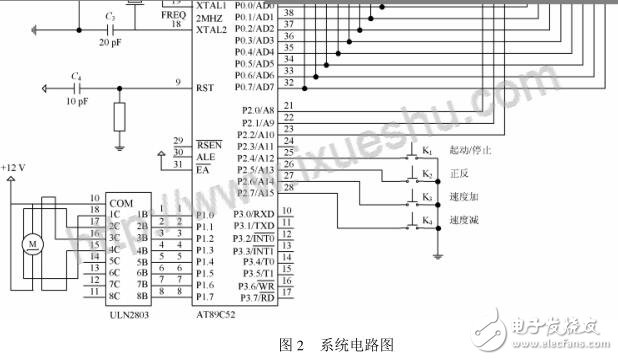

本系統的硬件設計主要包括單片機最小系統、步進電機驅動電路、LCD 顯示電路、鍵盤電路等，系統電路圖如圖 2 所示。
