在本方案中，控制器采用了信捷的小型XCC系列PLC，它有著高速的指令運算，內置了5路200kHZ的高速脈沖輸出，且配有PTO指令（填表式脈沖指令），電子齒輪速度控制指令，無需另加任何模塊，為客戶大大節省了電氣成本。
XCC本體具有RS232、485兩種串口，方便各種上位機監控。而且，XCC還具有強大的4路外部中斷、高速計數中斷功能，客戶的拉料程序可放在輸入中斷的中斷程序內，當PLC接收到啟動和停止拉料信號時立刻轉入中斷程序執行啟動和停止動作，使得這兩個動作不受程序循環掃描周期的影響，加上使用PTO、FOLLOW指令，快速完成制袋。
信捷電氣對工藝難點進行分析后，最終使用5臺伺服系統控制切刀、拉料1-3、主軸，使用1臺變頻器控制同步恒張力供料電機。

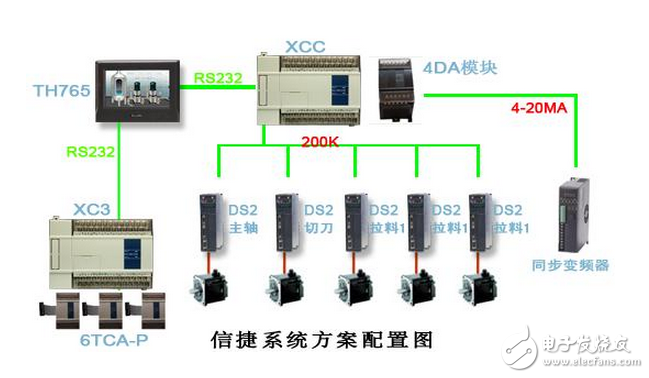

系統構成如下圖所示：
