發視頻資料介紹
?

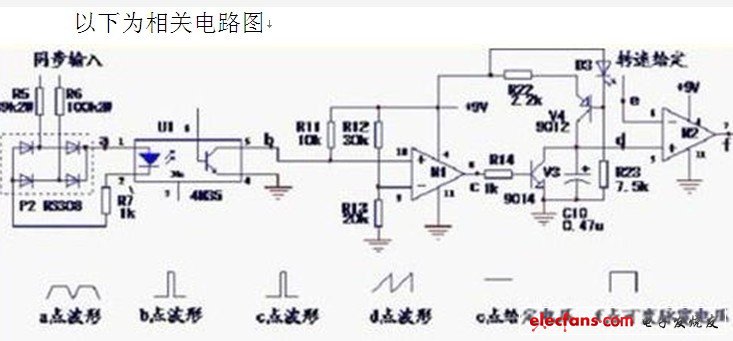

主電路調速器的主電路采用了先交流調壓后整流的電路形式，先用雙向晶閘管V1對輸入交流電壓進行調節，再由P4橋式整流電路對調節后的電壓進行整流，供直流電機電樞繞組A1、A2端子的供電;勵磁電源，則由P1對交流220V直接整流后，供F1、F2勵磁線圈端子。在電源輸入回路中串聯了4A保險管，起到對雙向晶閘管V1的第二重(第一重保護由N3、N4完成)過載與短路保護。R1、C2并聯在晶閘管的T1、T2兩端，吸收有害尖峰電壓能量，對晶閘管起到過壓保護作用。
