發視頻4位LED數碼管24小時制時鐘電路的設計與實現
2017-11-27 |
rar |
0.3 MB |
次下載 |
免費
資料介紹
時鐘電路的操作方法

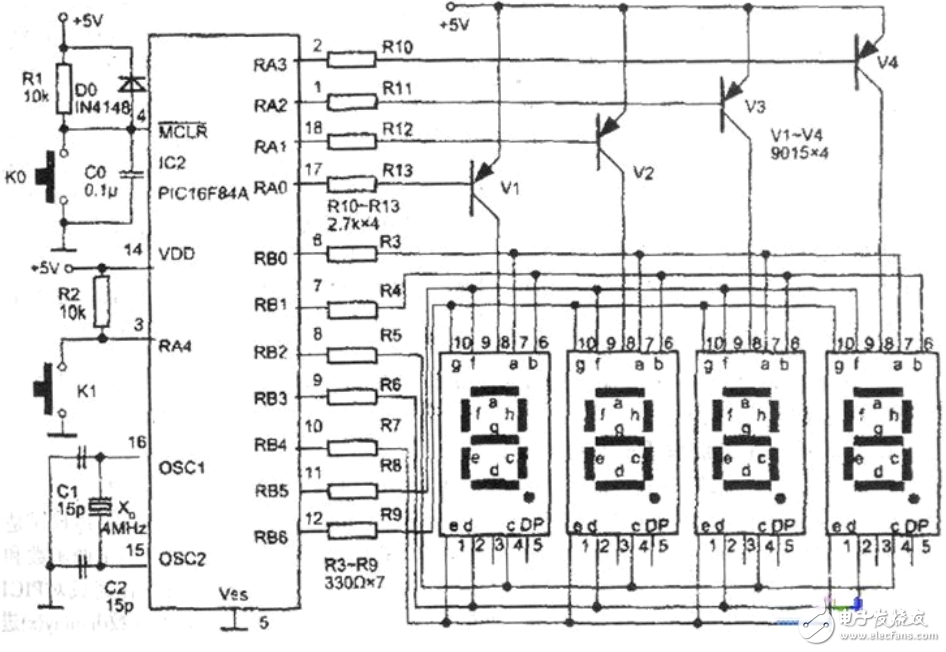

這里介紹下圖的4位 LED 數碼管時鐘電路的操作方法，其目的是為了說明以下時鐘程序的編寫中所需的鍵值功能函數，這也是編寫 C 程序必備的硬件電路的要求。
當以下的 C 程序經過編輯、編譯、將.hex（目標碼）燒寫到 PIC16F84A 芯片時，再將芯片安置到下圖中的插座上（可用⑩腳插孔座置在印板上，便于操作芯片的工作），接上+5V 電源（這 里圖中未繪出，可用相關的電源適配器），下圖的電路板即顯示00.00。此時如果不按動 Kl 鍵，該電路板即是一種從0開始的接0分～24小時的時鐘電路， 此時該下圖的電路板可作計時器用。如果要使該電路板作實時的時鐘，例如當前時刻為12.32即10點32分，此時由人工按下 Kl 鍵，00.00即消失，之 后人工放開 Kl 鍵，再人工又按下 Kl 鍵。此時00.00即開始從分計時，直到顯示00.32（分）時，人工放開 Kl 鍵．然后又按下 Kl 鍵即開始小時的預值。直到00.32變化到12時為止，LED 數碼管顯示12.32時，人工放開 Kl 鍵，預置實時功能完成，下圖電路板即按實時（可自設定）時刻開始 0～24小時循環工作計時。
