MAX+PLUSII軟件是一個功能強大，容易使用的軟件包，它可以以圖形方式、文字輸入方式（AHDL、VHDL和VERILOG）、和波形方式輸入設計文件，可以編譯并形成各種能夠下裝到EPROM和各種ALTERA器件的文件，還可以進行仿真以檢驗設計的準確性，下面舉例說明該軟件的使用。
3.1 MAX+PLUSII軟件
3.1.1 功能簡介
（1） 原理圖輸入（Graphic Editor）

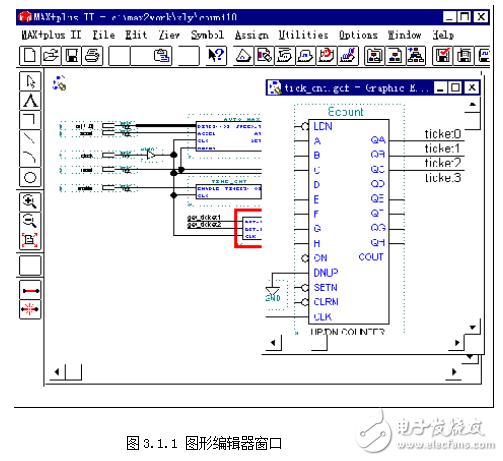

MAX+PLUSII軟件具有圖形輸入能力，用戶可以方便的使用圖形編輯器輸入電路圖，圖中的元器件可以調用元件庫中元器件，除調用庫中的元件以外，還可以調用該軟件中的符號功能形成的功能塊。圖形編輯器窗口見圖3.1.1.
（1） 硬件描述語言輸入（Text Editor）

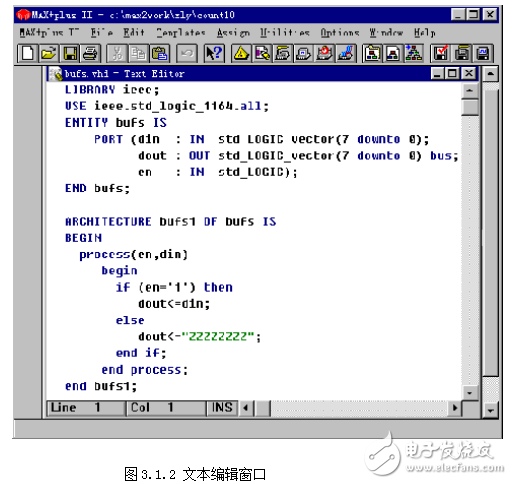

MAX+PLUSII軟件中有一個集成的文本編輯器，該編輯器支持VHDL，AHDL和Verilog硬件描述語言的輸入，同時還有一個語言模板使輸入程序語言更加方便，該軟件可以對這些程序語言進行編譯并形成可以下載配置數據，文本編輯器窗口見圖3.1.2。
