本文設計了一個小面積、高精度、高電源抑制與溫度抑制的基準電壓源以滿足10 位
40MSPS 的模數轉換器的要求(根據10 位ADC 的要求，基準電壓源的溫度誤差應小于
1/210=1/1024=976×10-6)。在模擬集成電路中基準電壓源是一個非常重要的模塊，一個有效的基準電壓源應在一定的范圍內基本上與電源電壓變化、工藝參數變化及溫度無關。在高精度高速的數模轉換器中，一個精確的高電源抑制與溫度抑制的基準電壓的設計是至關重要的，其基準電壓源的精度直接影響到模數轉換器的精度。本文設計了一個小面積、高精度、高電源抑制與溫度抑制的基準電壓源以滿足10 位40MSPS 的模數轉換器的要求(根據10 位ADC 的要求，基準電壓源的溫度誤差應小于1/210=1/1024=976×10-6)。
所設計的基準電壓源的工作電壓為5V，在本芯片中，采用了高精度的帶隙基準電壓源
作為基本電壓源，另外根據FLASHAD 的工作原理，設計了由同一個帶隙電壓源的基礎上產生兩組基準電壓，即RET(3.5V)和REB(1.5V)，在ADC 中使用時則利用了其差值作為其比較電壓，進一步確保了基準電壓源的精度。在芯片中，基準電壓源電路主要由兩部分構成:一部分為帶隙基準電壓源產生電路;另一部分為由帶隙基準電壓源產生兩組基準電壓。
1 帶隙基準電壓源電路設計
帶隙基準電壓源(band-gap)是基準電壓模塊的核心部分，為了以最小面積、最低成本實

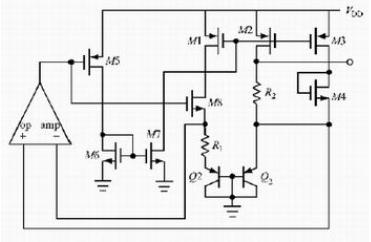

現高性能的帶隙基準電壓源，所設計的電路如圖1 所示。該電路按功能可分為帶隙電壓產生電路、啟動電路以及PTAT 電路。
