堅固型高電壓 Over-The-Top 運放可在驅動輸入電壓差異很大或斷電時保持高阻抗。

　　引言

　　凌力爾特的 Over-The-Top? 運放采用了一種輸入級拓撲，該拓撲使其可在遠遠高于正電源軌的電壓條件下進行閉環運作。輸入可在電壓差異大以及當關閉或完全失去電源時保持高阻抗。在那些面對不確定的電源排序時需要具備可靠性的堅固型系統中，此類運放是不可或缺的。LT6015、LT6016 和 LT6017 將運放的工作輸入電壓能力提升至76V并改善了精準度，其在所有共模輸入電壓和整個溫度范圍內擁有350μV （最大值）的修整失調電壓。

　　輸入拓撲 — 工作原理

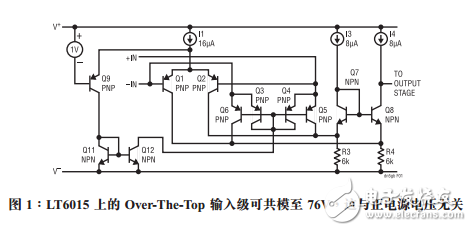

　　圖 1 示出了一個 Over-The-Top 輸入級。在低共模電壓條件下，PNP Q1和Q2形成一個傳統的精準差分對，尾電流由I1提供。該差分對將其集電極電流運送至折疊式共源共柵對 Q7、Q8 中，然后接著驅動輸出級。當共模電壓升至上電源軌的1V之內時，Q9開始從差分對抽取尾電流并通過由 Q11、Q12 構成的 Widlar 電流鏡進行傳遞，隨后對二極管連接的 PNP 對 Q3、Q4 施加偏置，而Q3、Q4則接著對高精度共基極對Q5、 Q6 施加偏置。Q5 和 Q6 的集電極并聯至和前面相同的折疊式共源共柵對之中。于是，Q1、Q2 差分對和 Q5和Q6共基極對實質上是并聯的，每個差分對負責處理一個特定的輸入共模范圍。這種方法的真正強大之處在于Q12 （以及所有其他涉及到的結點）能夠處理達 76V 的超高電壓。這意味著 Q5、Q6 輸入級即使在遠高于 V+ 的情況下也可運作和保持精準，而且只要反饋能到達那里，運放就可保持閉環運作模式。要知道，Q5 和 Q6 并沒有提供電流增益，因此 LT6015 最壞情況下的 15nA失調電流在 Over-The-Top 模式中增大至500nA。
