發視頻資料介紹
引言
對于任何需要在帶電背板上進行電路板插拔操作的繫統而言，熱插拔 （Hot Swap?） 控制器都是必不可少的。該控制器必須使電源電壓和流入板卡旁路電容器的電流緩慢地斜坡上升，從而最大限度地抑制背板上的擾動以及對其他板卡的干擾。同樣，它還必須在某塊故障板卡吸收過大電流的時候使其與背板斷接。該控制器還負責監視背板電源上的欠壓和過壓條件，以確保板卡電路的可靠操作。LTC?4215-1 顯然在此基礎上更進一步，它在熱插拔控制器中集成了叁個通用型 I/O （GPIO） 線和一個具高準確度的 ADC，旨在提供有關電路板電壓和電流的定量信息。見過用新式的汽車儀表板信息顯示屏來替換車輛老式的“發動機故障檢查”指示燈嗎？ 升級至 LTC4215-1 就與之相似。

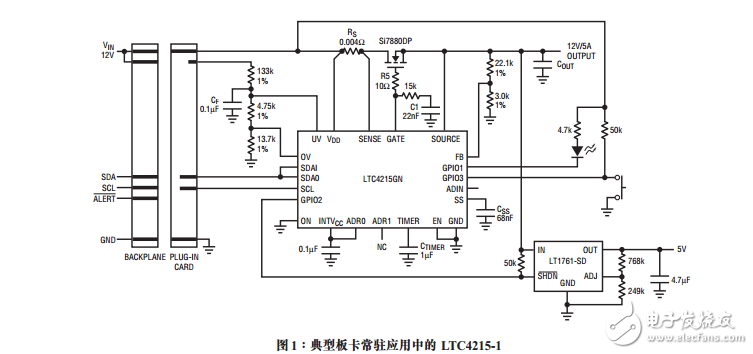

附加控制
除了電路板的實際功能 （電信、數據采集 ? 等） 之外，在一塊板卡上還有許多被認為是“電源關卡”組成部分的功能。這些功能包括電源排序、提供電源狀態信息、監視按鈕等。LTC4215-1 的 GPIO 引腳非常適合于這些功能。把 ON 引腳連接至高電平將在一個 100ms 的上電延遲之后接通傳輸 FET。把 ON 引腳接地將啟用 FET 的軟件控制。GPIO 引腳的狀態可在啟用 FET 之前設定，從而在啟用下游電源之時確保一種已知狀態。GPIO1 引腳在上電時的缺省狀態為高電平，并能夠吸收 5mA 的電流。GPIO2 引腳的缺省狀態為高電平，并可吸收 3mA 的電流。GPIO3 引腳的缺省狀態為低電平，并能吸收100μA 的電流。
